Cairn Research

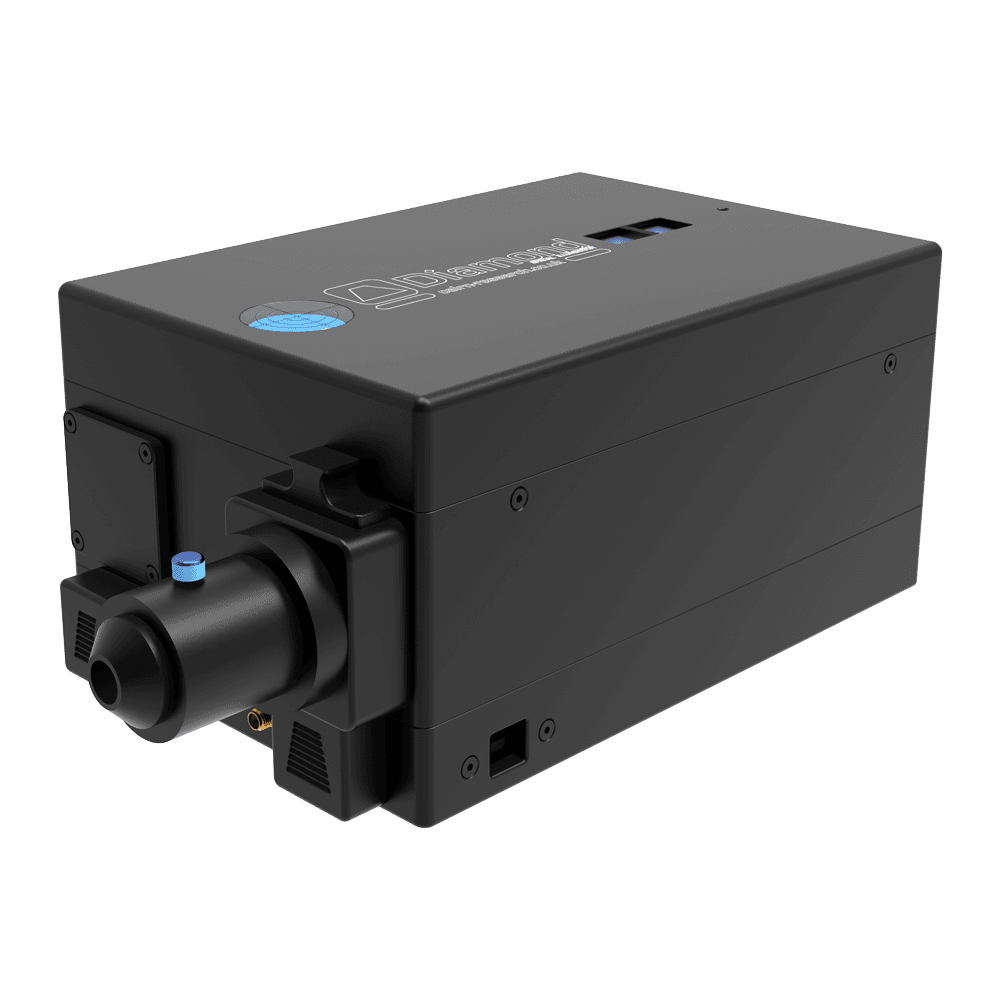

Diamond DMDDMD 空间图案照明器
- 光遗传学（Optogenetics）
- FRAP / 光激活
- 靶向光刺激
- 多区域实验
把光送到指定细胞与区域。
Diamond 采用数字微镜器件（Digital Micromirror Device, DMD），对样品上的光照位置及图案进行精细控制。可选择单个细胞、指定区域或复杂多位点图案，适合光遗传学、光刺激、高级成像与宽场显微实验。
将图案化照明接入现有光路。
标准支持 22 mm 视场；Nikon Ti2 可选折叠中继光路（Folded relay）扩展至 24 mm。倒置系统使用落射照明端口（EPI port），正置系统可集成 Cairn Infinity Cube；Cairn OpenFrame 则采用标准 Cairn 接口。具体适配按显微镜确认。
组合光源，协同成像与刺激。
两路独立控制照明路径支持同步多波长与图案照明，内部双侧照明反射镜为标准配置，增加第二光源即可启用双侧工作。通过硬件触发输入 / 输出实现系统同步，并可在 Micro-Manager 中使用 Cairn REFLECT 插件进行软件控制。
技术参数
原厂公开参数及配置选项；速率分别对应二值和灰度工作模式。

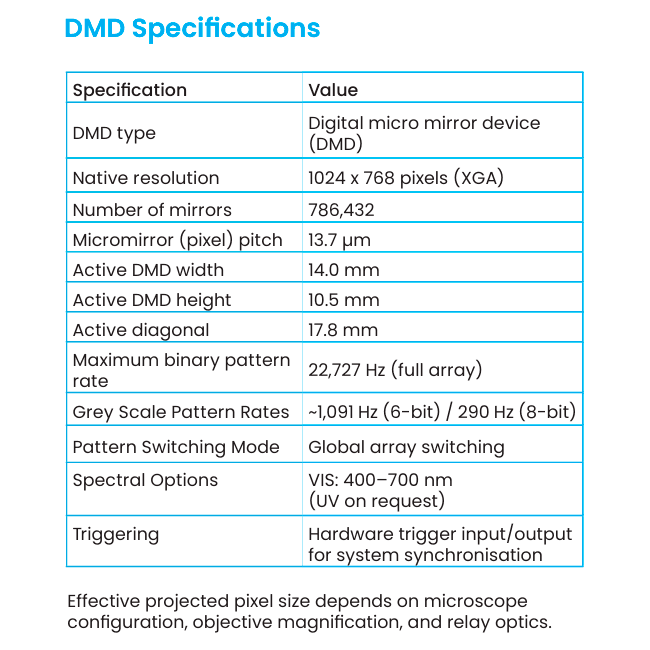

DMD 与图案控制
- 器件类型
- 数字微镜器件（Digital Micromirror Device, DMD）
- 原生分辨率
- 1024 × 768 像素（XGA）
- 微镜数量
- 786,432
- 微镜 / 像素间距
- 13.7 μm
- 有效阵列尺寸
- 宽 14.0 mm × 高 10.5 mm；对角线 17.8 mm
- 最大二值图案速率
- 22,727 Hz；全阵列（Full array）
- 灰度图案速率
- 约 1,091 Hz（6-bit）；290 Hz（8-bit）
- 切换方式
- 全阵列切换（Global array switching）
光学与光源配置
- 标准视场
- 22 mm；Nikon Ti2 选配折叠中继光路后可达 24 mm
- 可见光透射范围
- 400–700 nm；紫外（UV）配置可询配
- 双路照明
- 两路独立控制；内部双侧照明反射镜标配，需增加第二光源启用双侧工作

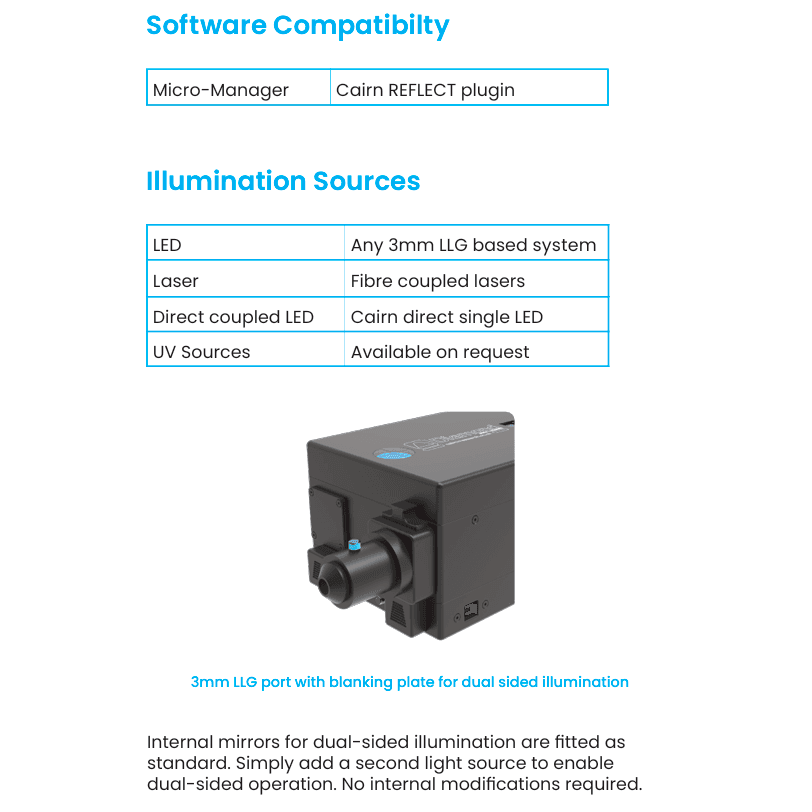

- 光源兼容
- 3 mm 液芯光导（LLG）系统、光纤耦合激光器、Cairn 直耦单 LED；UV 光源按需提供
- 投射像素尺寸
- 取决于显微镜配置、物镜倍率及中继光学组件，并非固定 13.7 μm
接口、供电与软件
- 系统触发
- 硬件触发输入 / 输出，用于系统同步
- 控制接口
- USB 2.0
- 软件
- Micro-Manager；Cairn REFLECT 插件
- 输入电源
- 5 V DC
- 功耗
- 7–10 W

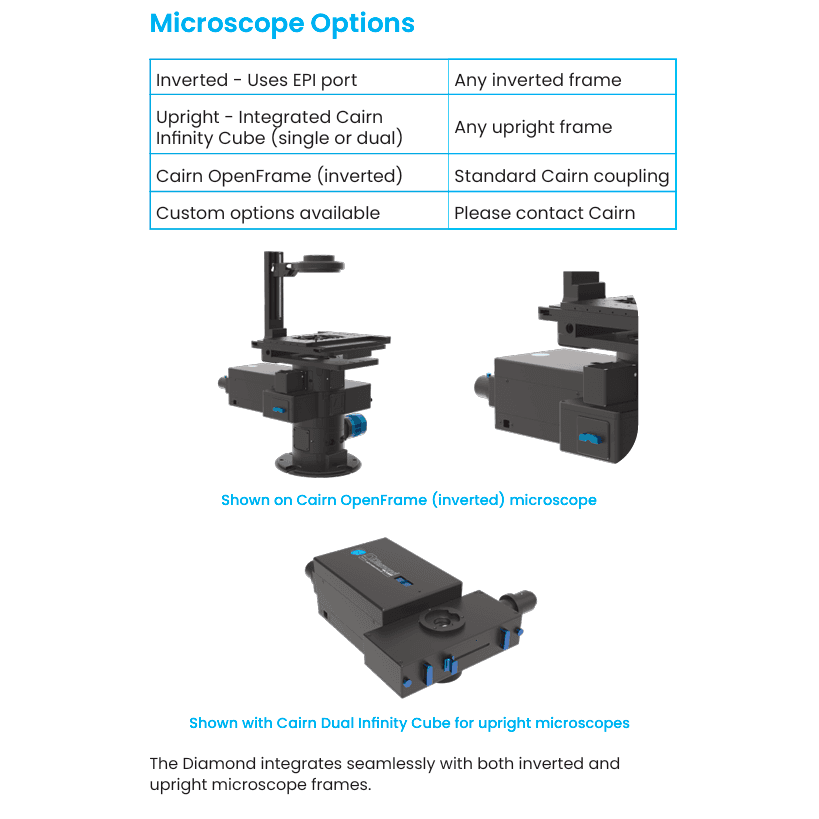

- 显微镜适配
- 正置或倒置机架；倒置使用 EPI port，正置可配单 / 双 Infinity Cube，OpenFrame 使用标准 Cairn 接口；可咨询定制

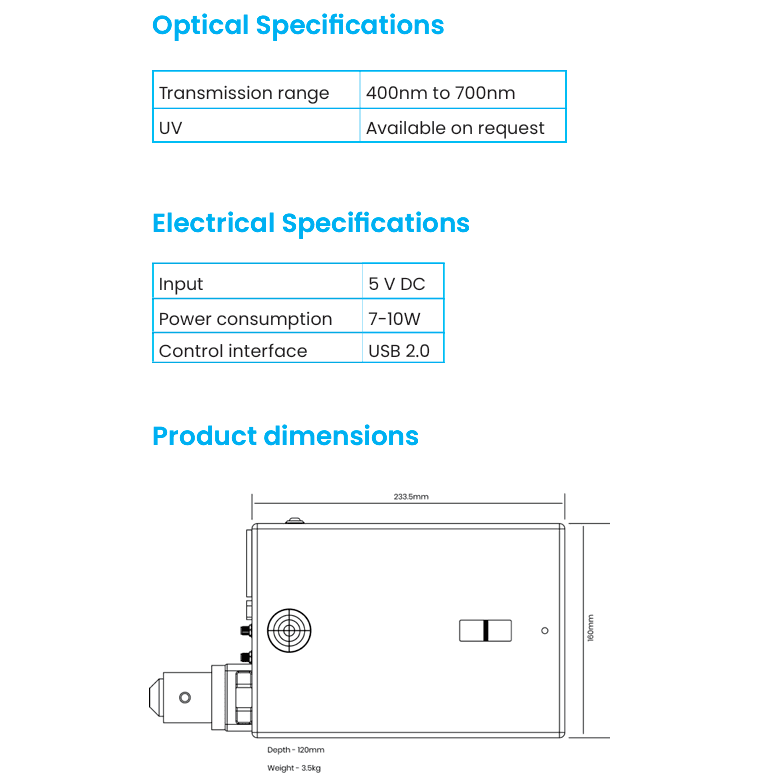

- 外形尺寸
- 233.5 × 160 × 120 mm（原厂标注长度 × 高度 × 深度）；接口及安装空间见尺寸图
- 重量
- 3.5 kg
应用方向
- 光控制实验
- 光遗传学（Optogenetics）；荧光漂白后恢复（FRAP）；光激活（Photoactivation）；光转换（Photoconversion）
- 空间与时间控制
- 靶向刺激（Targeted stimulation）；高速图案照明；多区域实验（Multi-region experiments）
22,727 Hz 为全阵列二值图案速率，不能作为 8-bit 灰度图案速率使用；不同模式的数值已分别列出。
22 / 24 mm 为原厂标注的系统视场规格，不是样品平面的固定成像范围；投射像素及实际视场随物镜和中继光学配置变化。
原厂未提供可用的独立用户手册链接；此处提供原厂英文产品手册（Brochure），不生成无效下载按钮。
技术资料来源：Cairn Research 原厂产品页。
Nikon Ti2 折叠中继光路
可选 Folded relay 将 Nikon Ti2 配置的视场从标准 22 mm 扩展到 24 mm。
显微镜接口与 Infinity Cube

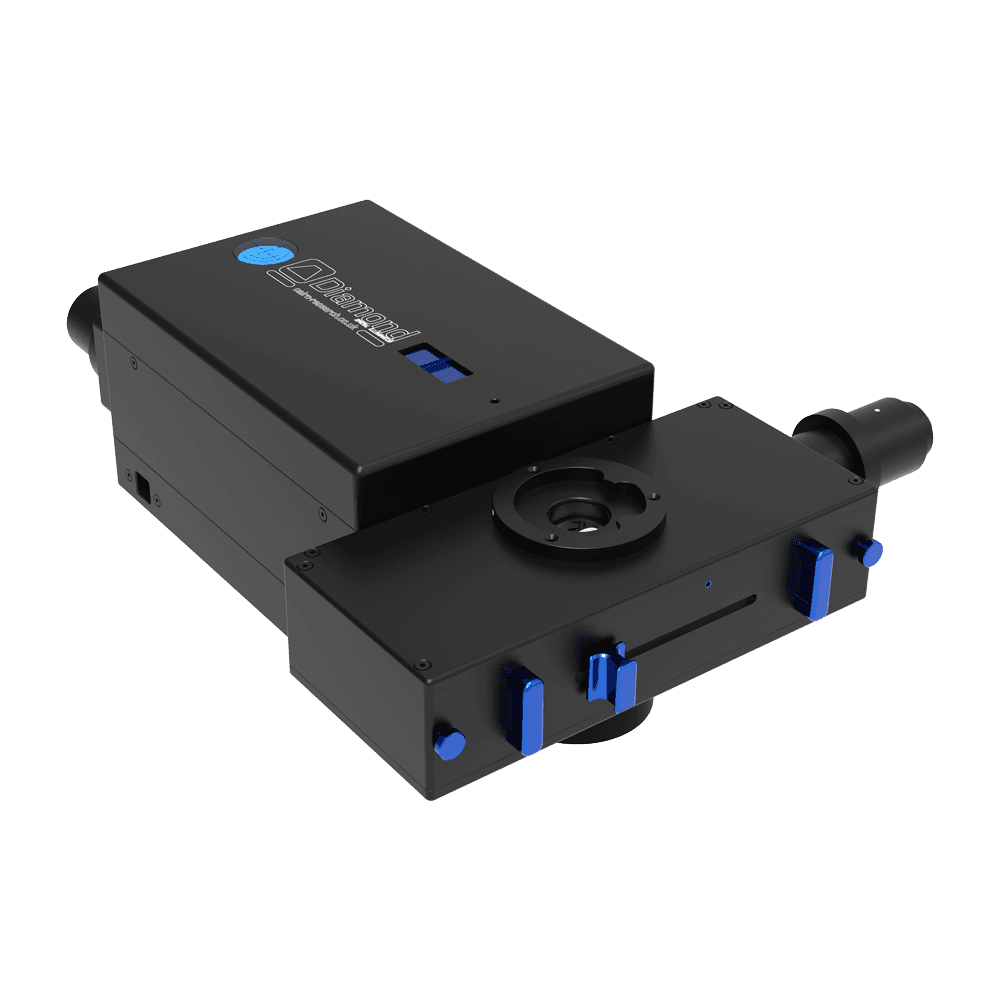

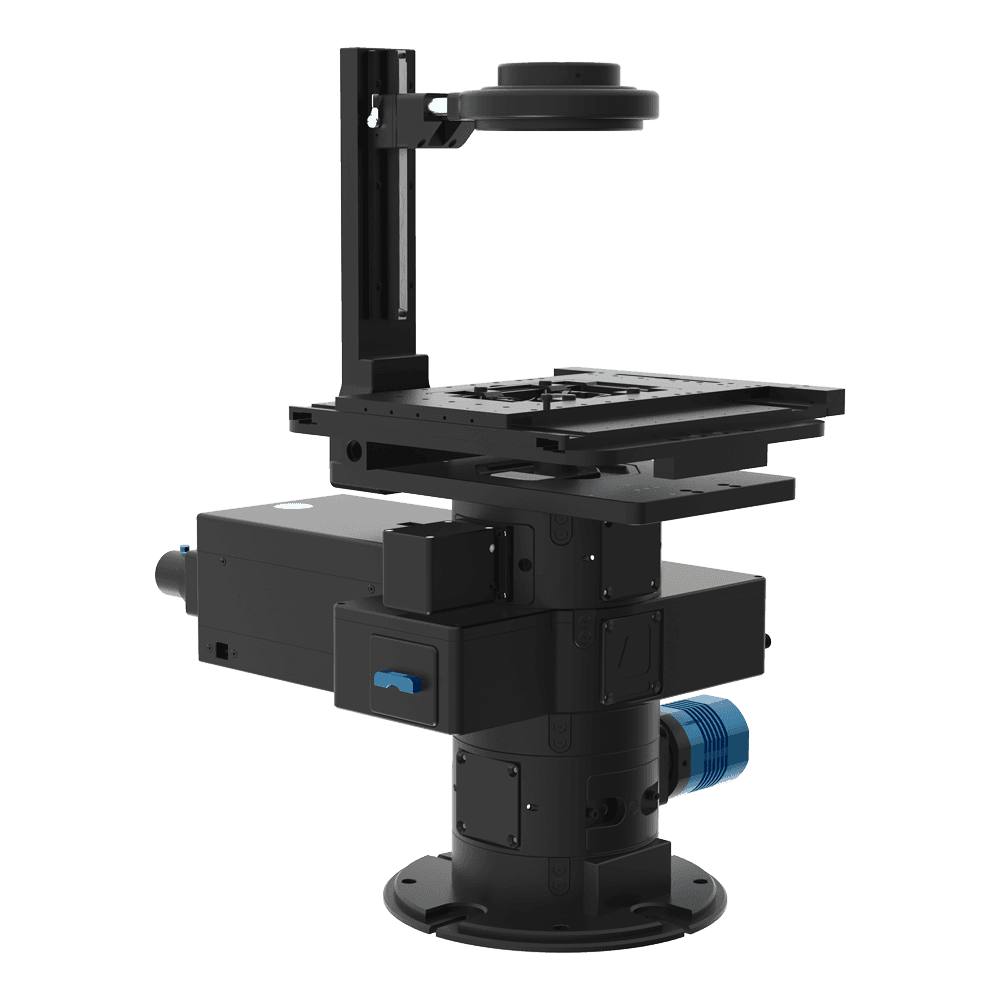

按正置、倒置或 OpenFrame 系统选择对应接口；正置系统可集成单 / 双 Cairn Infinity Cube，也可咨询定制。
第二照明光源与 UV 配置
内部双侧照明反射镜已标配；第二光源、光纤激光、LLG 或 UV 配置按应用选配，不表示均包含在基础主机中。
资料手册
英文产品资料（原厂文件）。
常见问题
图案速率、显微镜适配与光源配置。
二值和灰度图案都能达到 22 kHz 吗？
不能混用这两个规格。全阵列二值图案最高为 22,727 Hz；原厂灰度图案速率为约 1,091 Hz（6-bit）和 290 Hz（8-bit）。
24 mm 视场是标准配置吗？
标准视场为 22 mm。Nikon Ti2 配置可选折叠中继光路达到 24 mm，其他显微镜的接口与视场需按具体方案确认。
如何启用双侧照明？
内部双侧照明反射镜为标准配置，增加第二光源即可启用双侧工作，无需改造内部反射镜。光源及耦合方式按实验需求选择。
