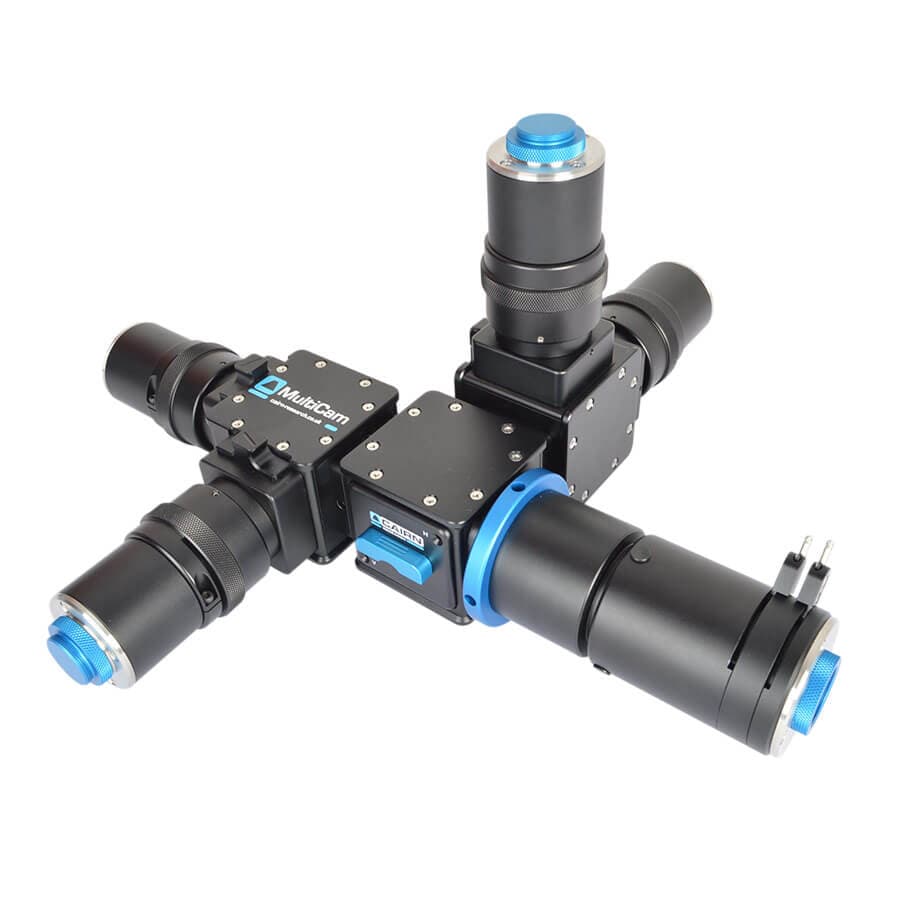

MultiCam多相机荧光分光器
通过三个滤块将光信号分到最多四台相机，按波长、偏振或焦面深度同步成像。各输出端口可独立配置倍率，支持最大 25 mm 对角线传感器。
- 最多四相机同步采集
- 多标记 / FRET
- 偏振与比率成像
- 多 Z 深度成像

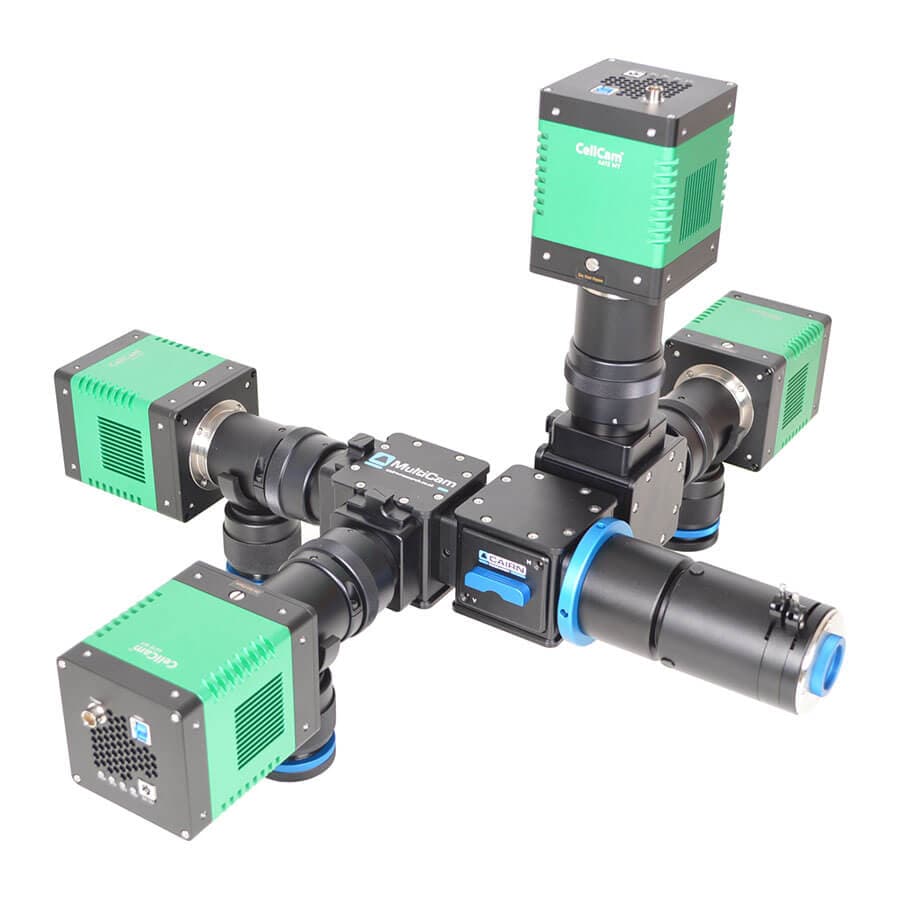

最多 4 台相机同步成像
3 个滤块快速切换分光配置
25 mm最大传感器对角线
独立倍率按输出端口配置
可扩展多相机系统
从多路观察，到四相机同步采集。

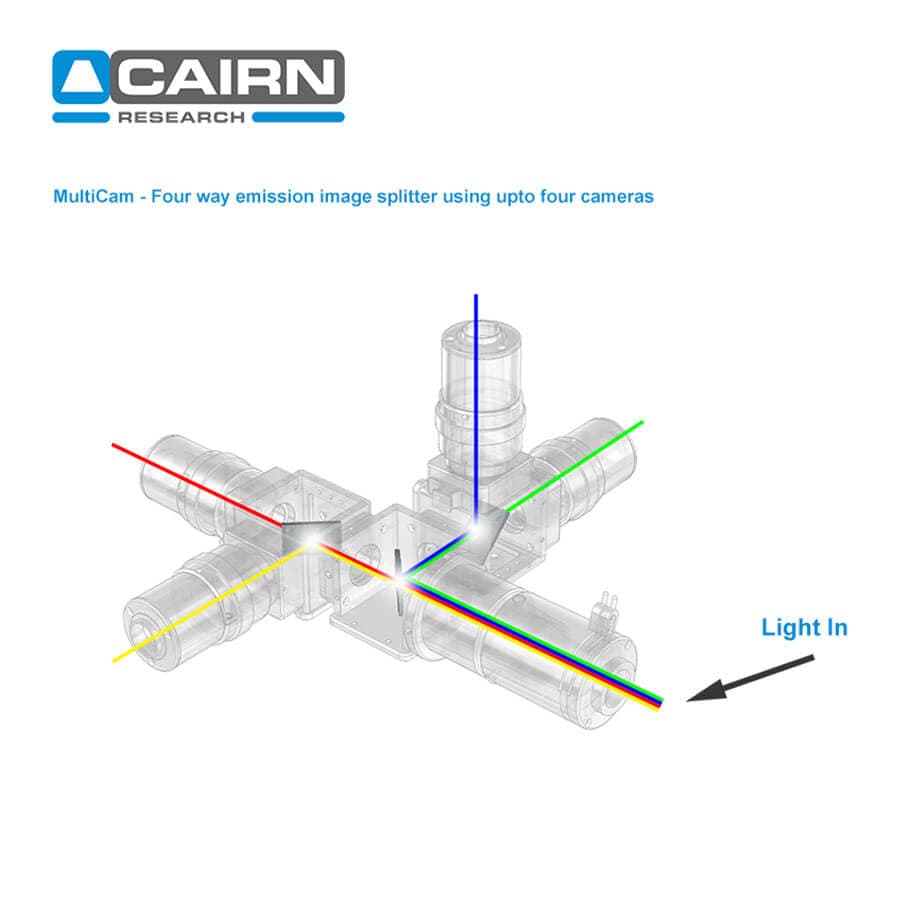

MultiCam 支持最多四台相机，并可逐步扩展升级。三个标准滤块按波长、偏振或焦面深度分光，每个滤块都可精细调节 X–Y，实现像素叠合或受控偏移。
多模式并行成像
四路光信号，各有成像任务。
可用于多染料与遗传标记、FRET、比率和偏振成像，也能同时记录透射光与荧光、不同 Z 深度，或结合不同相机实现高速与高分辨率并行采集。
端口独立配置
匹配不同相机，也匹配不同视场。
各输出端口可配不同倍率光学组件，以适应不同传感器尺寸和视场。内部采用无限远校正光学系统，输入 / 输出侧可集成手动或电动滤片切换器；改进相机夹持结构兼顾正置与倒置系统的机械刚性。
技术参数
光学规格、接口与配置选项。
成像与光学
- 相机数量
- 最多 4 台相机；支持后续扩展升级
- 分光方式
- 按波长、偏振状态或焦面深度分光
- 传感器对角线
- 最大 25 mm
- 增透镀膜波段（AR coating）
- 425–875 nm；覆盖全部光学表面
- 专用光学元件直径
- 40 mm
- 光学倍率
- 按需配置；各输出端口可独立选择倍率以匹配不同传感器及视场
- 光学结构
- 内部采用无限远校正光学系统（Infinity-corrected）
滤片与视场
- 滤块数量
- 3 个标准滤块（Filter cubes）；可快速更换
- 滤光片尺寸
- 直径 25 mm
- 推荐二向色镜（Dichroic）
- 标准显微镜二向色镜尺寸；具体配置按需求确认
- 视场光阑
- 固定中心或可变中心的可调矩形 ROI 光阑；支持各探测器的裁切传感器模式（Cropped sensor mode）
- 辅助插架
- 斜置 / 平置插架，用于光谱滤片、中性密度（ND）滤片与偏振片
接口、配准与系统集成
- 标准输入 / 输出接口
- C-mount；T-mount、F-mount 可按需提供
- 图像配准（Registration）
- 滤块精细 X–Y 调节，用于像素叠合或实验所需的受控位移
- 相机安装
- 改进相机夹持结构，适配正置与倒置系统；简便对准与调焦
- 软件支持
- 部分商业软件支持图像配准及实时 / 离线叠加；可咨询商用或开源软件的多计算机主从配置（Master/Slave）
- 混合相机配置
- 可组合针对速度和分辨率分别优化的相机，同时记录高速和高分辨率图像
- 滤片切换集成
- 输入 / 输出侧可接入手动或电动滤片切换器（Filter changer）
应用方向
- 分子与多标记成像
- Förster 共振能量转移（FRET）；多染料 / 遗传标记同步成像；比率成像（Ratiometric imaging）；偏振成像（Polarisation）
- 多模式同步采集
- 透射光与荧光同步成像；不同 Z 深度同步采集；高速与高分辨率同步记录
镀膜波段（AR coating）不是光源发射光谱；各通道的实际分光波段由所选滤光片和二向色镜决定。
倍率、接口及附件按实际订购配置确认；所列滤片尺寸为厂商推荐规格，不表示滤片均随主机附送。
技术资料来源：Cairn Research 原厂产品页。
可选配件
独立倍率与接口配置

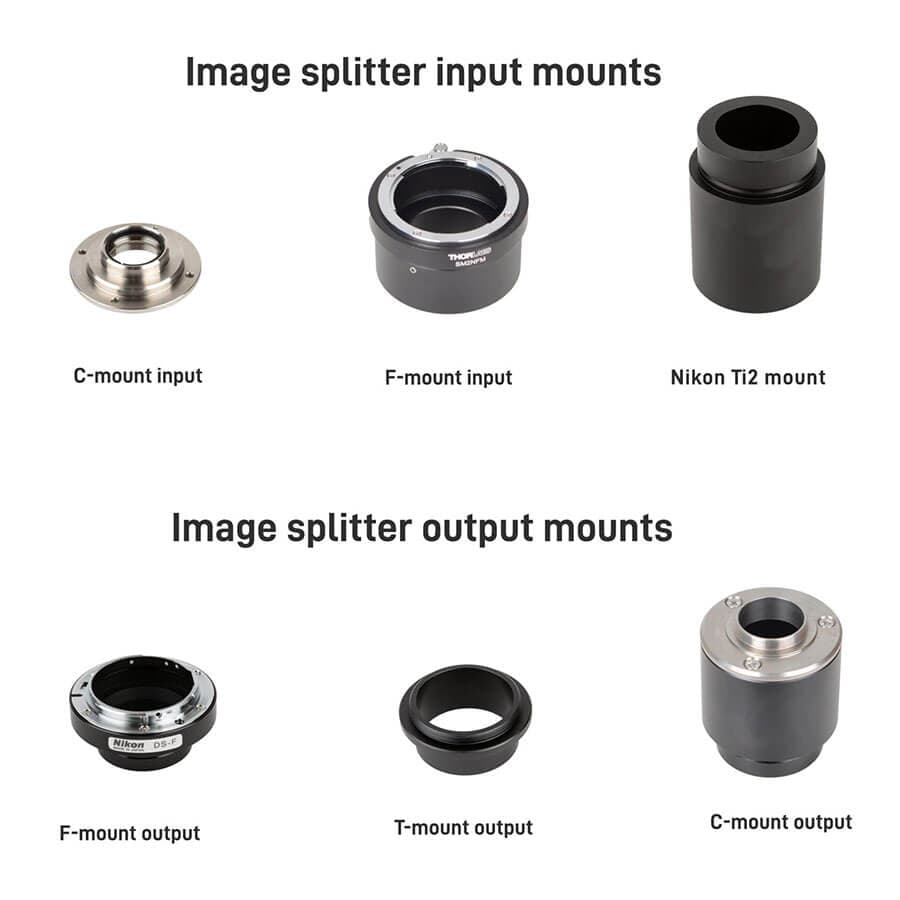

各端口倍率按需选配，标准 C-mount；T-mount 与 F-mount 可询配，以匹配不同相机和视场。
可选配件
滤片与偏振附件
可旋转滤片安装结构用于偏振实验；提供斜置 / 平置插架，适配光谱、ND 及偏振滤片。
可选配件
手动 / 电动滤片切换器

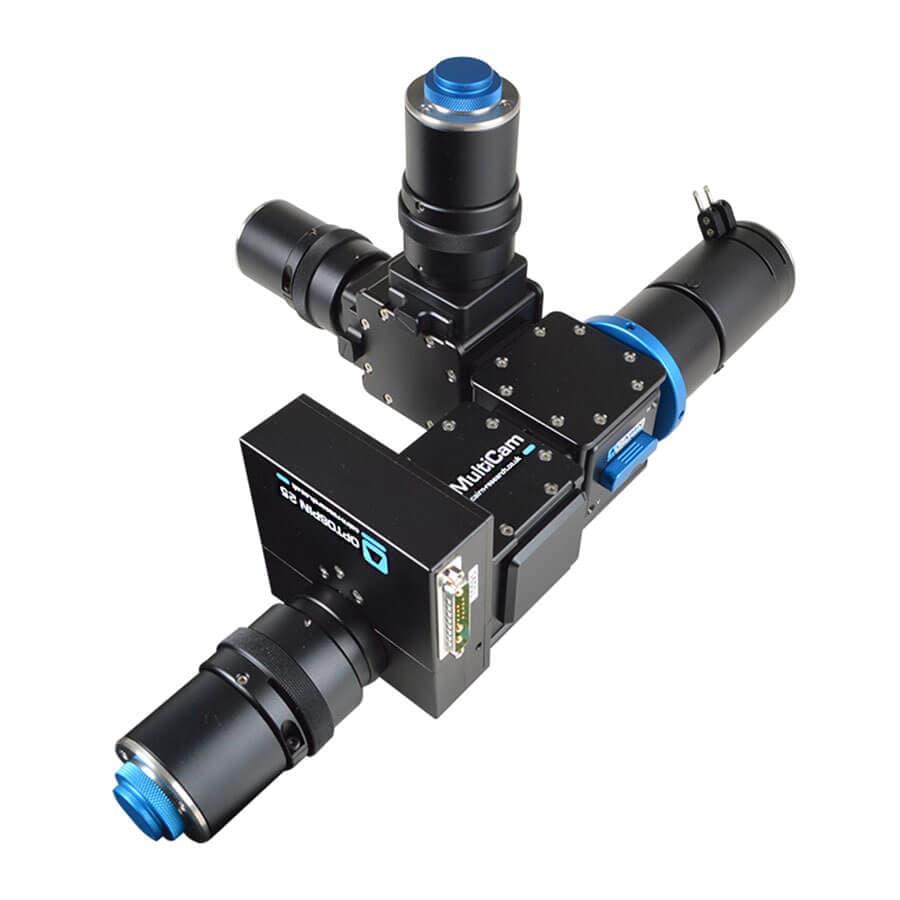

无限远校正光路允许在输入或输出侧接入滤片切换装置，按实际实验及空间配置确认。
常见问题
分光方式、视场与系统适配。
是否必须一开始就连接四台相机？
不必。MultiCam 的多相机系统可升级扩展，最多支持四台相机；初始配置及升级方式需按实际光路确认。
各端口能使用不同倍率吗？
可以。不同输出端口可独立配置倍率光学组件，以匹配不同传感器尺寸和视场。原厂页面未列出固定倍率组合，应按需求选配。
软件如何处理多相机图像？
部分商业软件支持配准与实时或离线荧光叠加。还可咨询使用商业或开源软件的多计算机主从方案（Master/Slave）；兼容性需按相机及软件版本核对。
