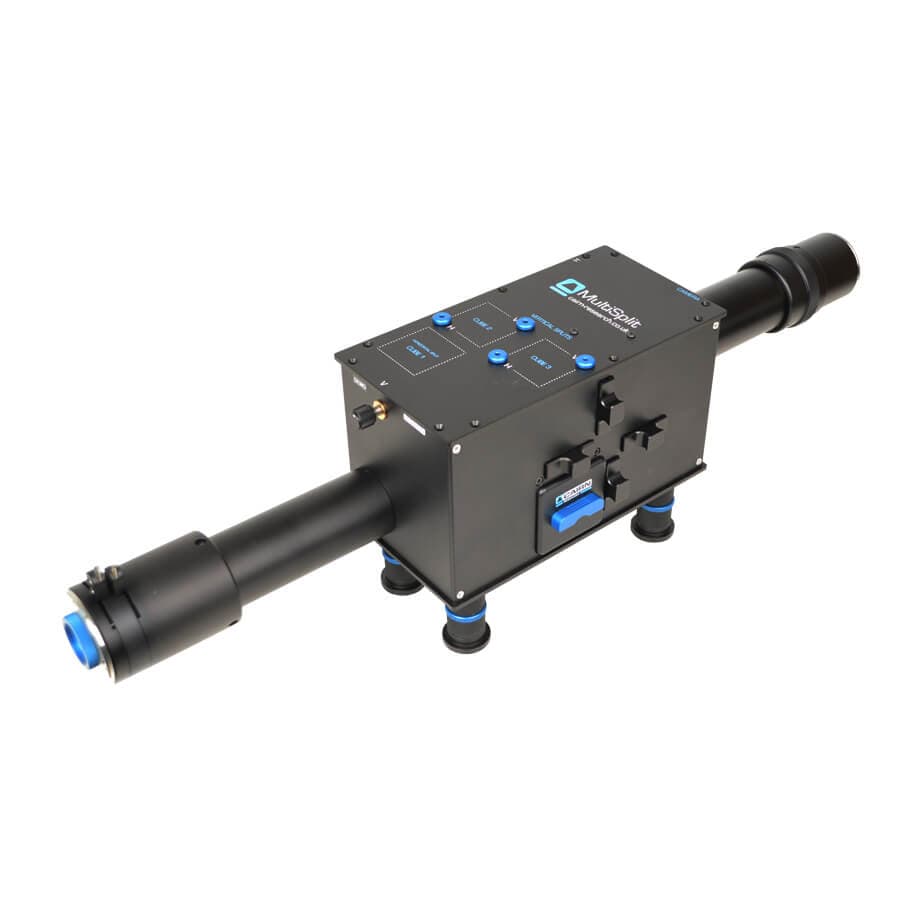

MultiSplit V2四通道荧光分光器
将四路图像以 2 × 2 布局同步投射到单相机传感器，可按波长、偏振或焦面深度分光，并支持四深度 mini-z stack 成像配置。
- 四通道同步成像
- FRET
- 多探针荧光
- 四深度 mini-z stack
4 通道单相机同步记录
2 × 2四幅图像布局
29.4 mm最大传感器对角线
1×标准光学倍率

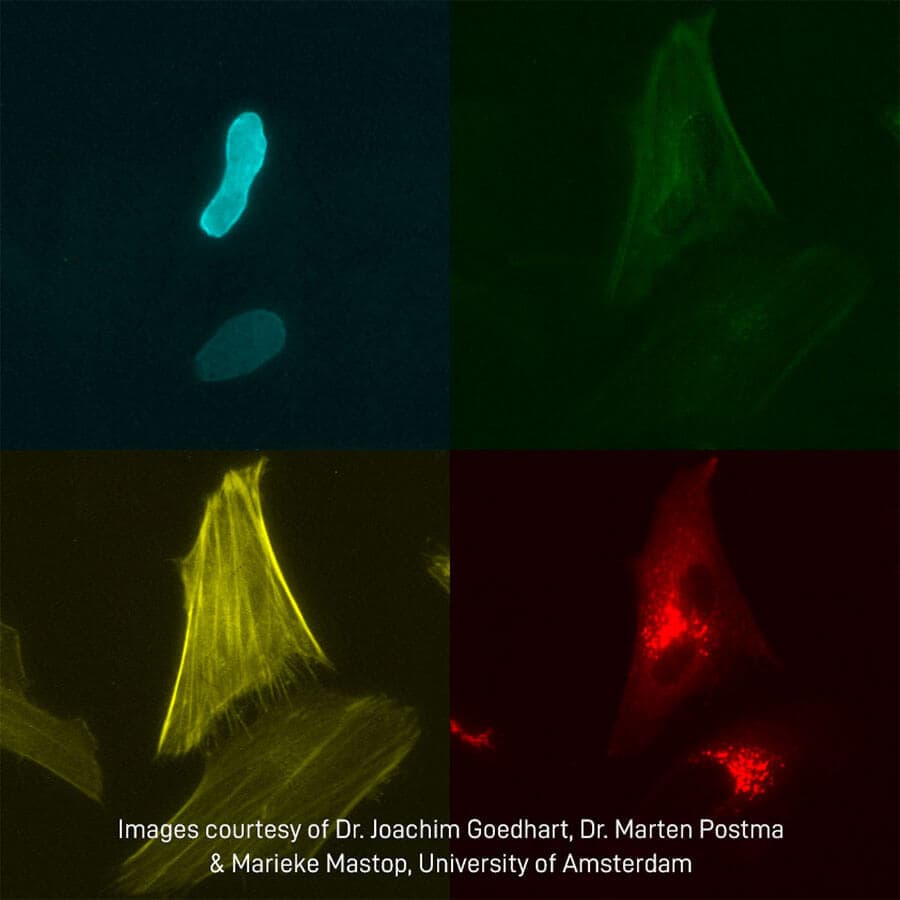

2 × 2 四路成像

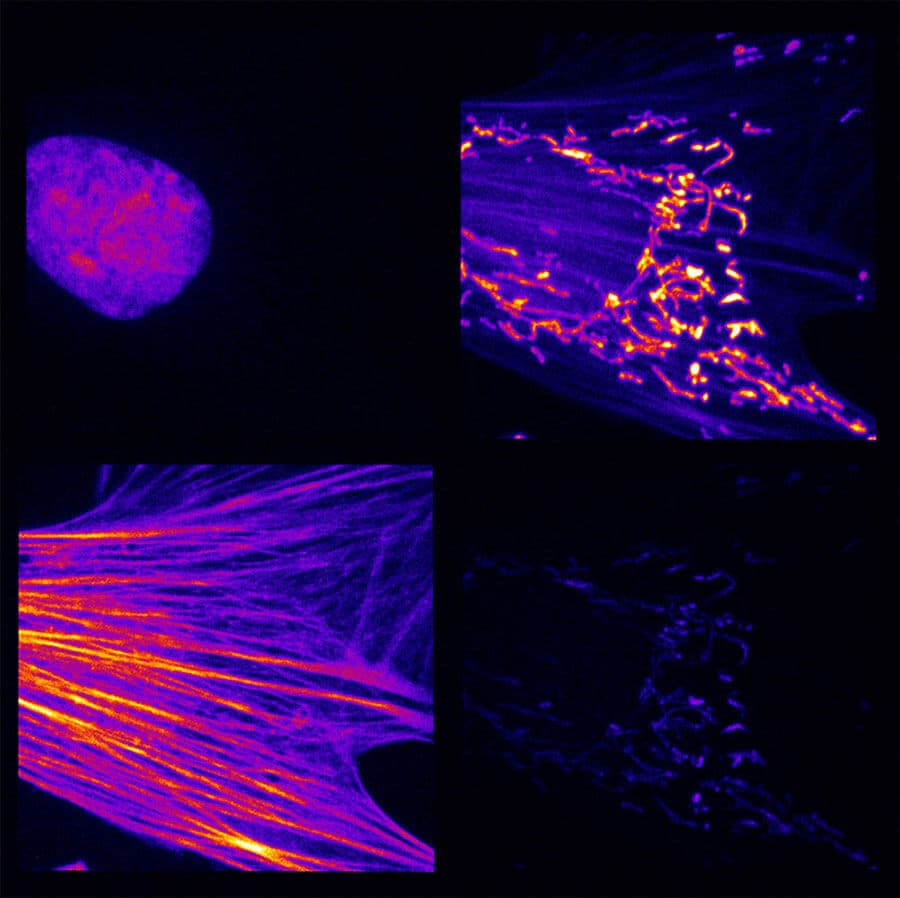

四幅图像，在同一时刻汇合。

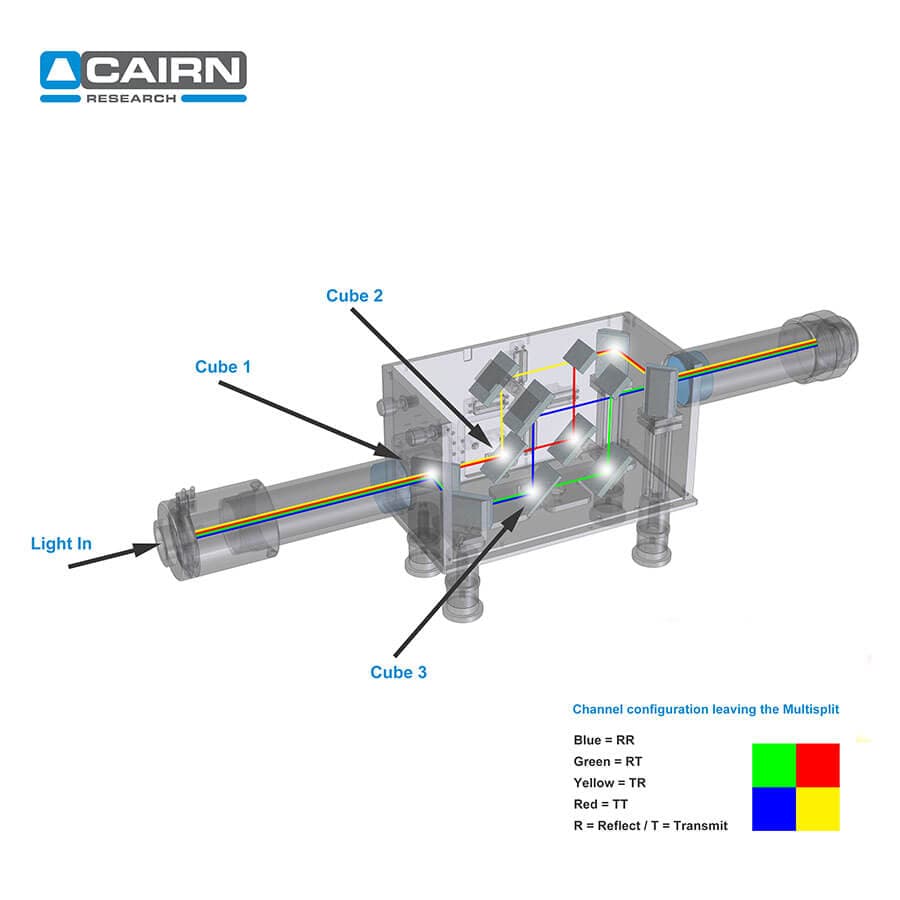

先将光路分成两路，再分别二次分光与重新聚焦，在一台相机上形成 2 × 2 方阵，而不是线性排列。

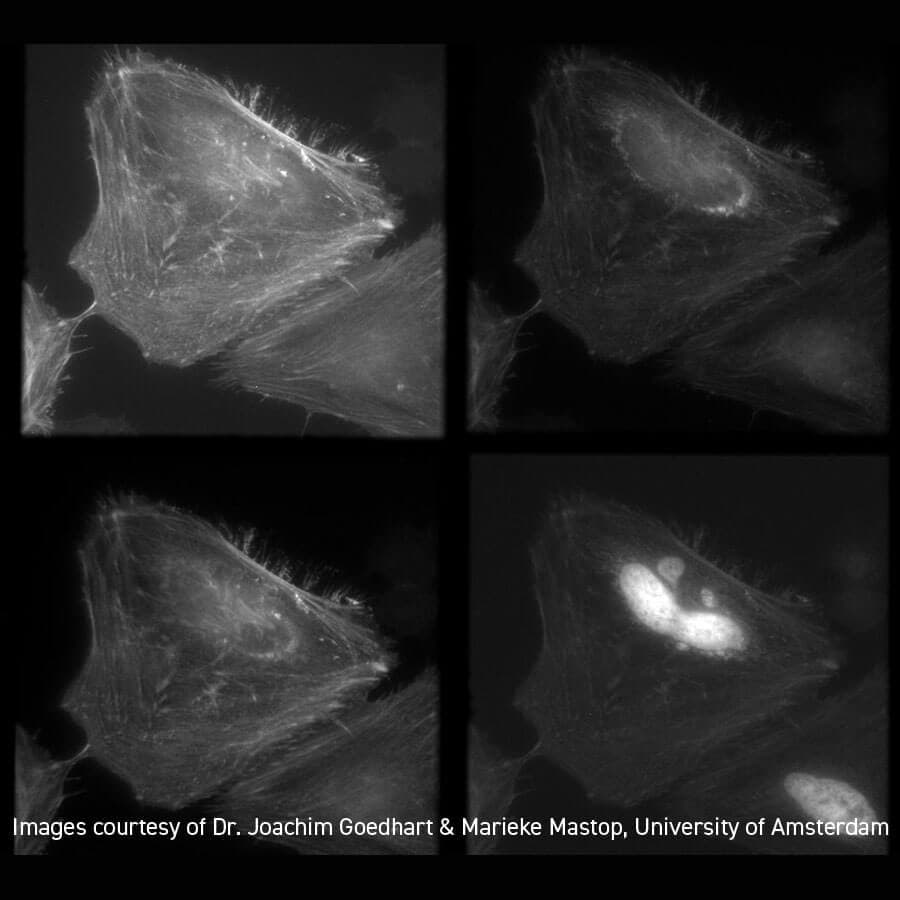

四深度 mini-z stack
同时记录四个焦面。
采用中性分光（Neutral splitting），在各通道使用校正透镜，使其分别聚焦到样品的不同深度，形成同步四通道 mini-z stack。
定位与刚性
稳定连接，为多路配准提供基础。
磁性滤块定位、改进相机夹持结构和中央可调矩形光阑，兼顾多路图像配准、机械刚性与用户定义视场。
技术参数
光学规格、接口与配置选项。
成像与光学
- 同步通道
- 4 路同步图像；可按波长或偏振分光
- 图像布局
- 2 × 2 方阵；两级分光后重新聚焦
- 传感器对角线
- 最大 29.4 mm
- 增透镀膜波段（AR coating）
- 425–875 nm；覆盖全部光学表面
- 专用光学元件直径
- 40 mm
- 光学倍率
- 标准配置 1×
滤片与视场
- 发射滤光片（Emission filter）
- 直径 25 mm
- 推荐二向色镜（Dichroic）
- 26 × 38 × 2 mm；平面度 λ/2
- 滤片更换
- 可更换滤光片 / 二向色镜支架
- 辅助插架
- 斜置与平置插架，用于 25 mm 中性密度滤片（ND filter）及色差校正透镜；1 英寸规格可询配
- 视场光阑
- 中央可调矩形光阑，用于用户定义视场
接口与系统集成

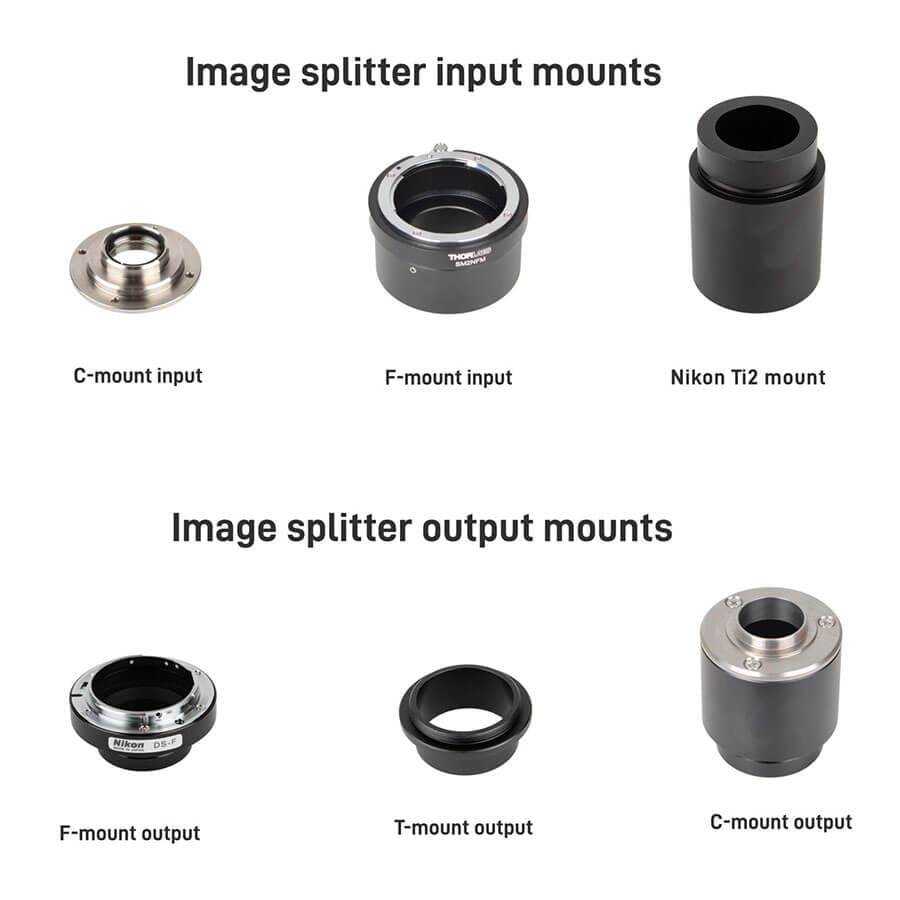

- 标准输入 / 输出接口
- C-mount；F-mount、T-mount 可按需提供
- 定位与机械结构
- 磁性滤块安装；改进相机夹持结构以增强刚性
- 系统适配
- 面向科研显微镜；也可接入像面尺寸和 f 数合适的相机镜头或其他成像光学系统，需核对配置
应用方向
- 比率与分子成像
- Förster 共振能量转移（FRET）；钙离子、电压与 pH 比率成像（Ratiometric imaging）；多荧光探针同步成像；偏振与各向异性（Polarisation / Anisotropy）
- 显微成像方法
- 相差 / 微分干涉相衬（DIC）与荧光同步成像；全内反射荧光（TIRF）；转盘共聚焦（Spinning disk confocal）；单平面照明显微（SPIM）；3D PALM / STORM（配柱面透镜）
镀膜波段（AR coating）不是光源发射光谱；各通道的实际分光波段由所选滤光片和二向色镜决定。
倍率、接口及附件按实际订购配置确认；所列滤片尺寸为厂商推荐规格，不表示滤片均随主机附送。
四深度 mini-z stack 需在各通道配置相应校正透镜；原厂页面未给出统一 Z 间距，需按实验配置确认。
技术资料来源：Cairn Research 原厂产品页。
