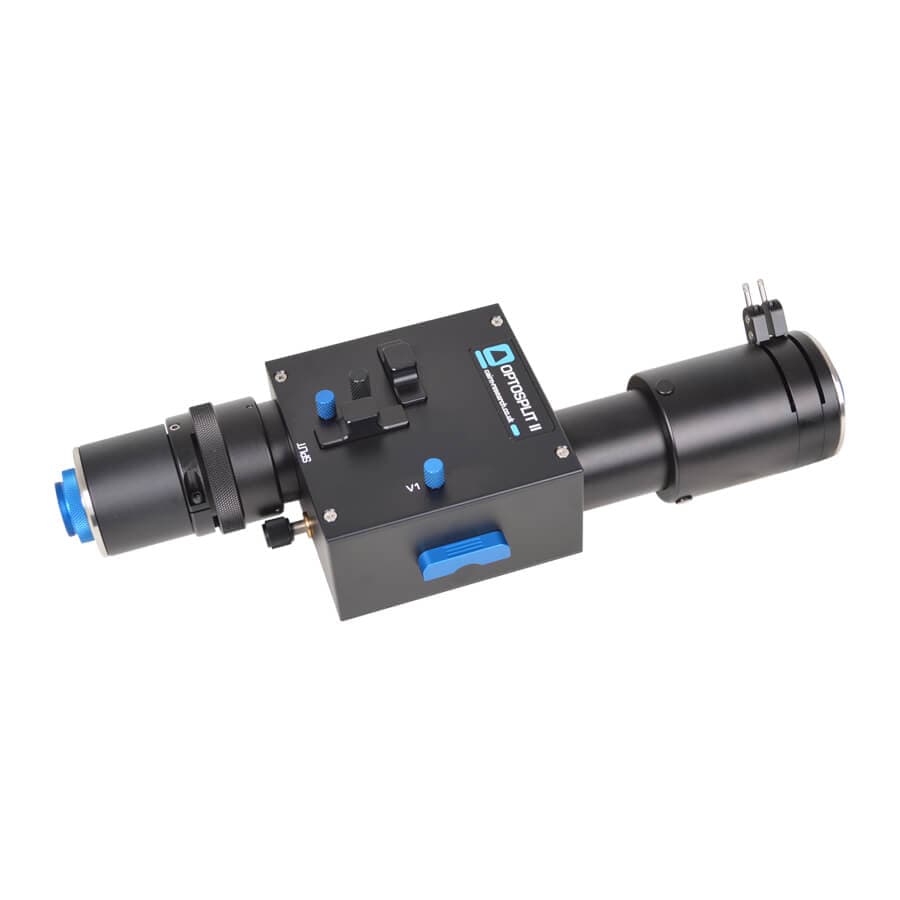

OptoSplit II双通道荧光分光器
在一台相机上同步记录两个波长、偏振或其他不同状态的图像。支持最大 29.4 mm 对角线传感器，适合 FRET、比率成像和多探针荧光实验。
- FRET
- 比率成像（Ratiometric）
- 偏振成像
- 双 Z 平面
2 通道单相机同步采集
29.4 mm最大传感器对角线
425–875 nm光学表面 AR 镀膜
1× / 1.3× / 1.7×可选光学倍率

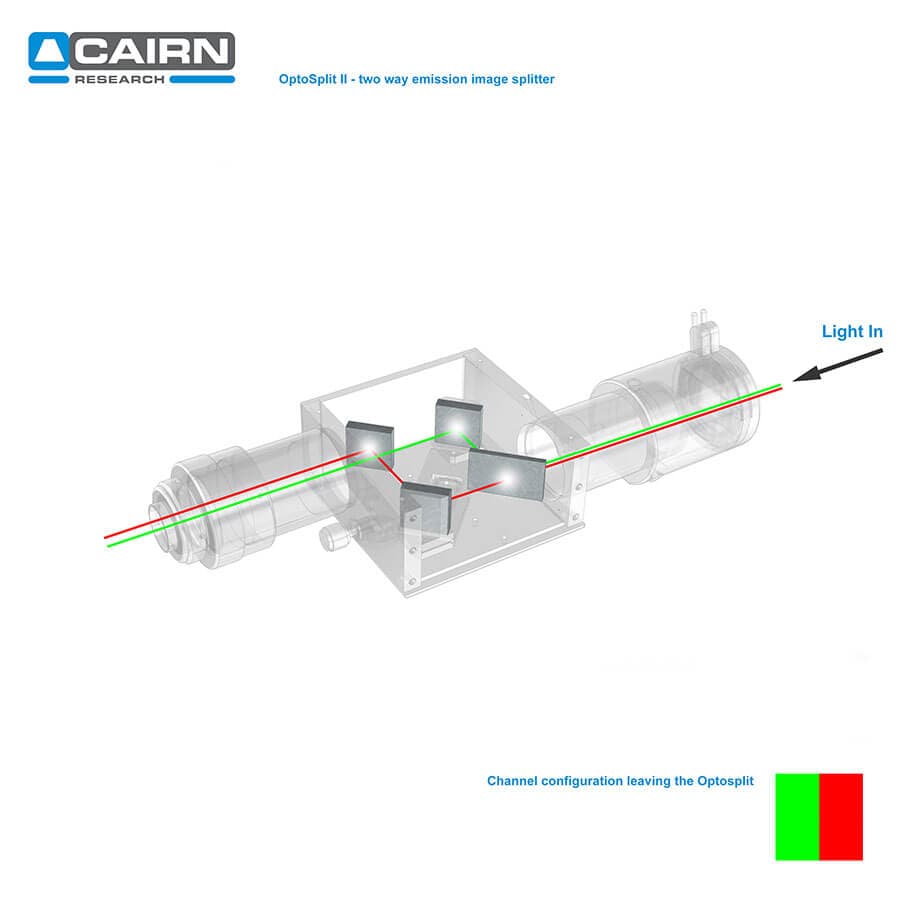

同步双通道
一次曝光，保留两个状态。
将不同波长或偏振的图像同时落在同一相机上，避免顺序换片产生的时间间隔。
精密配准（Registration）
调整图像间距，限定有效视场。
旋转反射镜支架（Rotating mirror cradle）调节两幅图像的空间间距；可调矩形光阑用于裁切视场并减少散射光。
模块化光路
按实验选择滤片、倍率与接口。
支持可更换滤片及二向色镜支架，并可扩展偏振成像；除显微镜外，也可适配像面和 f 数合适的成像系统。
技术参数
光学规格、接口与配置选项。
成像与光学
- 同步通道
- 2 个波长、偏振或其他可区分状态；单相机同步成像
- 图像布局
- 两幅空间分离的图像
- 传感器对角线
- 最大 29.4 mm
- 增透镀膜波段（AR coating）
- 425–875 nm；覆盖全部光学表面
- 专用光学元件直径
- 40 mm
- 光学倍率
- 1×、1.3×、1.7× 可选
滤片与视场
- 发射滤光片（Emission filter）
- 直径 25 mm
- 推荐二向色镜（Dichroic）
- 26 × 38 × 2 mm；平面度 λ/2
- 滤片更换
- 可更换滤光片 / 二向色镜支架
- 辅助插架
- 斜置与平置插架，用于 25 mm 中性密度滤片（ND filter）及色差校正透镜；1 英寸规格可询配
- 视场光阑
- 固定中心或可变中心的全可调矩形光阑，用于限定感兴趣区域（ROI）
接口与系统集成

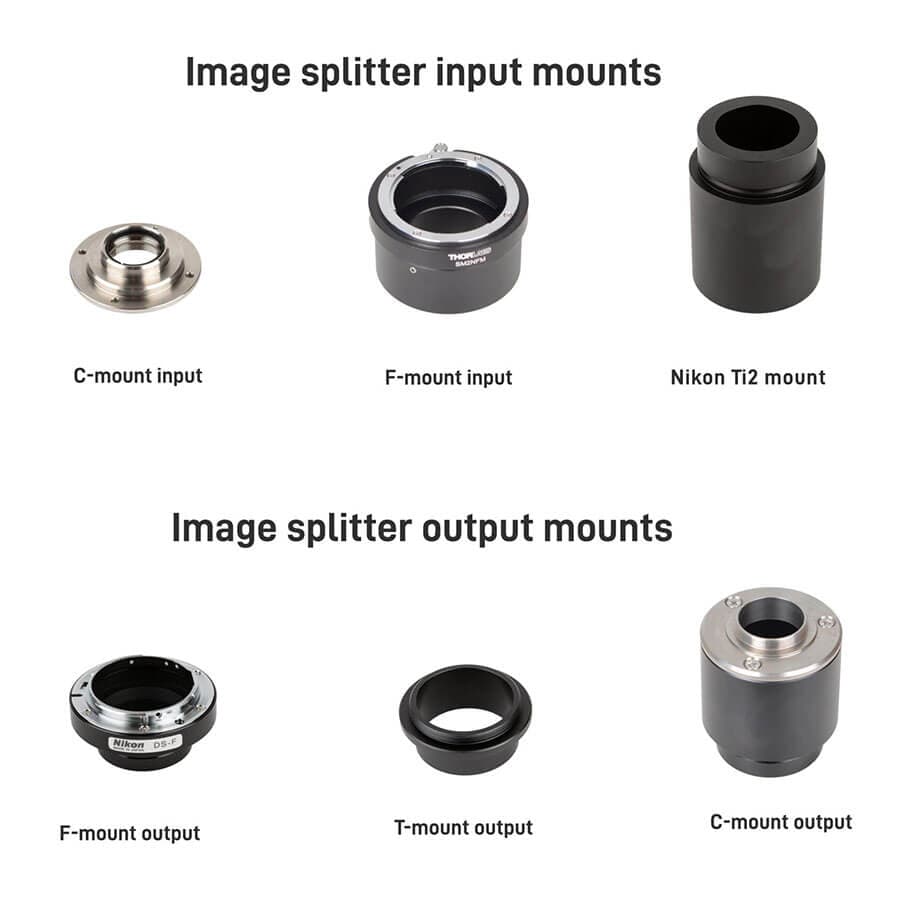

- 标准输入 / 输出接口
- C-mount；F-mount、T-mount 可按需提供
- 定位与机械结构
- 旋转反射镜支架；精密图像配准控制

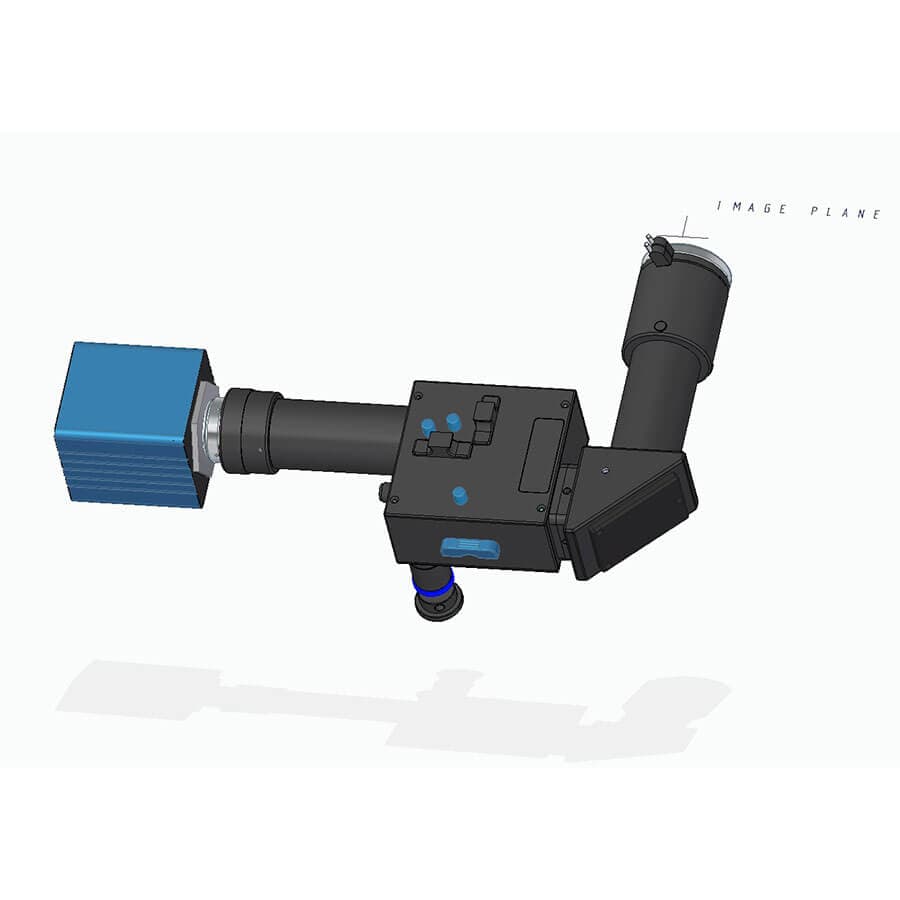

- 系统适配
- 面向科研显微镜；也可接入像面尺寸和 f 数合适的相机镜头或其他成像光学系统，需核对配置
- 图像处理支持
- 可结合商业成像软件，或使用 Micro-Manager / ImageJ 驱动进行配准（Registration）、比率计算及荧光叠加
应用方向
- 比率与分子成像
- Förster 共振能量转移（FRET）；钙离子、电压与 pH 比率成像（Ratiometric imaging）；多荧光探针同步成像；偏振与各向异性（Polarisation / Anisotropy）
- 显微成像方法
- 相差 / 微分干涉相衬（DIC）与荧光同步成像；全内反射荧光（TIRF）；转盘共聚焦（Spinning disk confocal）；单平面照明显微（SPIM）；3D PALM / STORM（配柱面透镜）
镀膜波段（AR coating）不是光源发射光谱；各通道的实际分光波段由所选滤光片和二向色镜决定。
倍率、接口及附件按实际订购配置确认；所列滤片尺寸为厂商推荐规格，不表示滤片均随主机附送。
技术资料来源：Cairn Research 原厂产品页。
可选配件
偏振分光套件（Polarisation splitting kit）
可选套件包含分束立方体（Beamsplitter cube）与可旋转偏振片（Rotatable polariser），用于偏振相关实验。
可选配件
辅助滤片与校正透镜插架
提供斜置 / 平置辅助插架，用于 ND 滤片及色差校正透镜；25 mm 为对应规格，1 英寸版本可询配。
常见问题
分光方式、视场与系统适配。
是否必须使用两台相机？
不需要。OptoSplit II 将两路图像同时投射到一台相机的传感器上，区别于双相机架构或顺序切换滤片。
能否用于偏振和不同 Z 深度成像？
可以。偏振实验可选配偏振分光套件；厂商列出的应用也包括同步双 Z 深度成像，具体光学配置需按实验确认。
