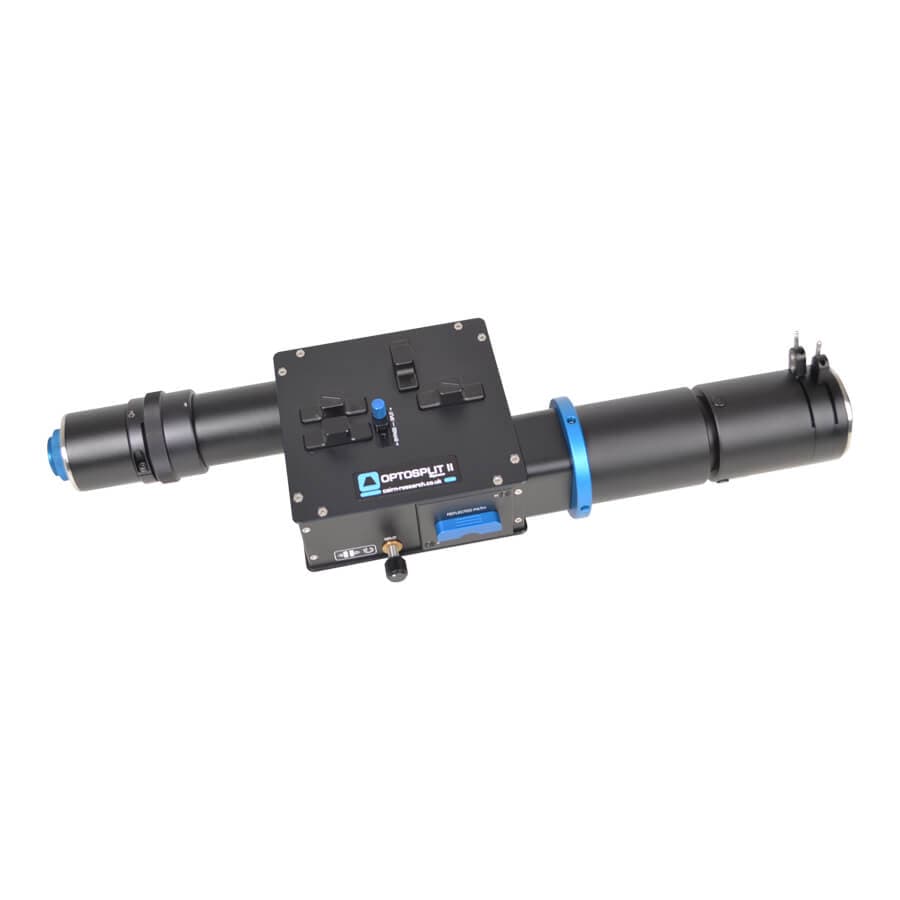

OptoSplit II ByPass双通道旁路荧光分光器
在双通道同步成像基础上加入单手柄旁路（ByPass）切换，方便多用户显微镜在双通道实验与单波长记录之间切换。分光模式支持最大 31.9 mm 对角线传感器。
- FRET
- 比率成像（Ratiometric）
- 偏振成像
- 旁路（ByPass）
2 通道 / 旁路单手柄快速切换
31.9 mm分光模式传感器对角线
29.4 mm旁路模式传感器对角线
1× / 1.3×可选光学倍率

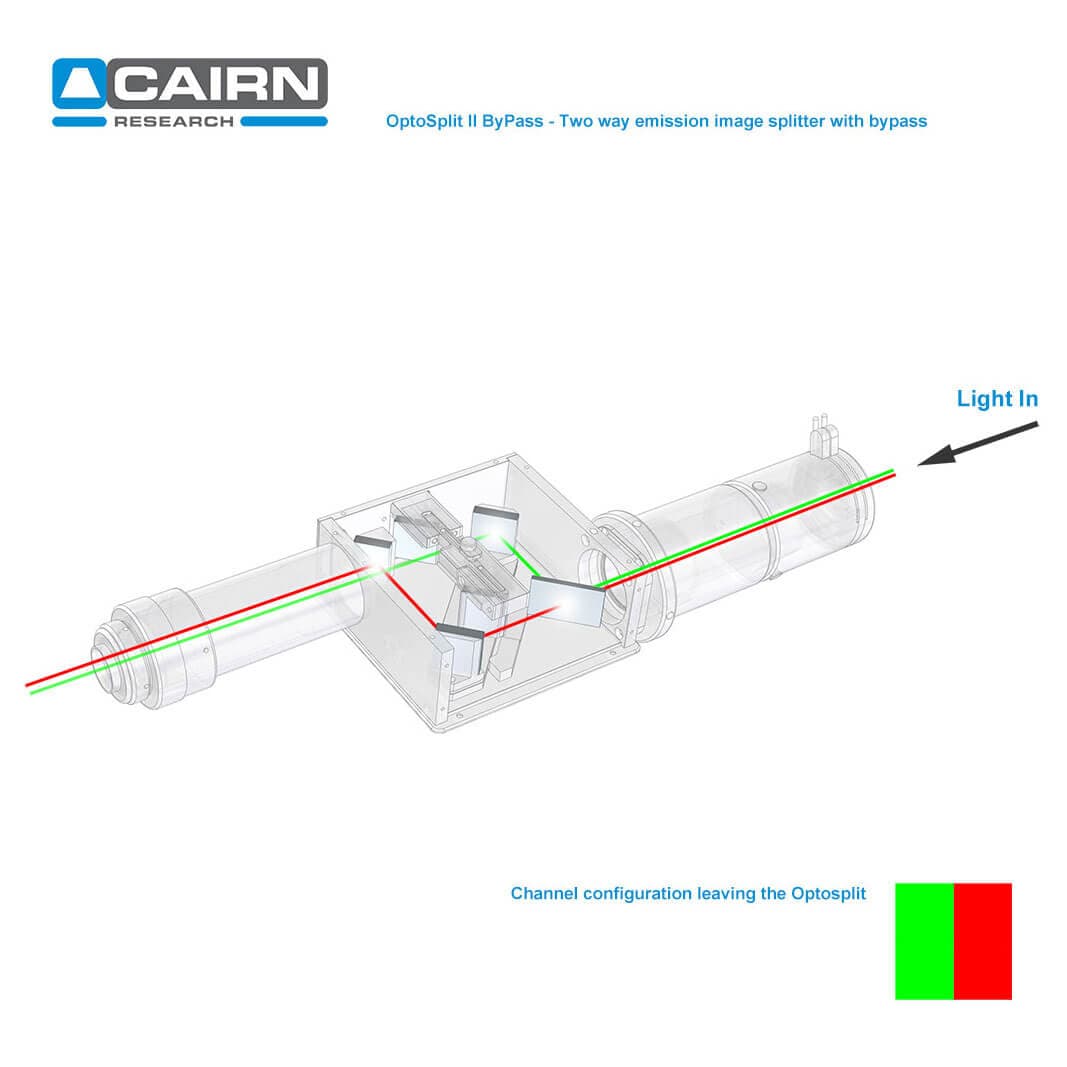

ByPass 旁路切换
双通道实验之外，也能直接记录。
单手柄即可从分光模式切换到旁路模式，适合同时承担单波长记录和双通道实验的共享显微镜。
磁性滤块定位
兼顾长期稳定与重复配准。
支持平端面滤块（Flat-face filter cube）与磁性安装，提升像素配准和重复性，并预留更多辅助光学组件空间。
大幅面适配
为不同工作模式明确传感器边界。
分光模式最大支持 31.9 mm 对角线传感器，旁路模式为 29.4 mm；较长焦比镜头进一步改善离轴表现。
技术参数
光学规格、接口与配置选项。
成像与光学
- 同步通道
- 双通道同步成像；单手柄切换旁路（ByPass）
- 图像布局
- 分光模式为两幅图像；旁路模式用于单通道记录
- 传感器对角线
- 分光模式最大 31.9 mm；旁路模式最大 29.4 mm
- 增透镀膜波段（AR coating）
- 425–875 nm；覆盖全部光学表面
- 专用光学元件直径
- 40 mm
- 光学倍率
- 1×、1.3× 可选
滤片与视场
- 发射滤光片（Emission filter）
- 直径 25 mm
- 推荐二向色镜（Dichroic）
- 26 × 38 × 2 mm；平面度 λ/2
- 滤片更换
- 可更换滤光片 / 二向色镜支架
- 辅助插架
- 斜置与平置插架，用于 25 mm 中性密度滤片（ND filter）及色差校正透镜；1 英寸规格可询配
- 视场光阑
- 固定中心或可变中心的全可调矩形光阑，用于限定 ROI

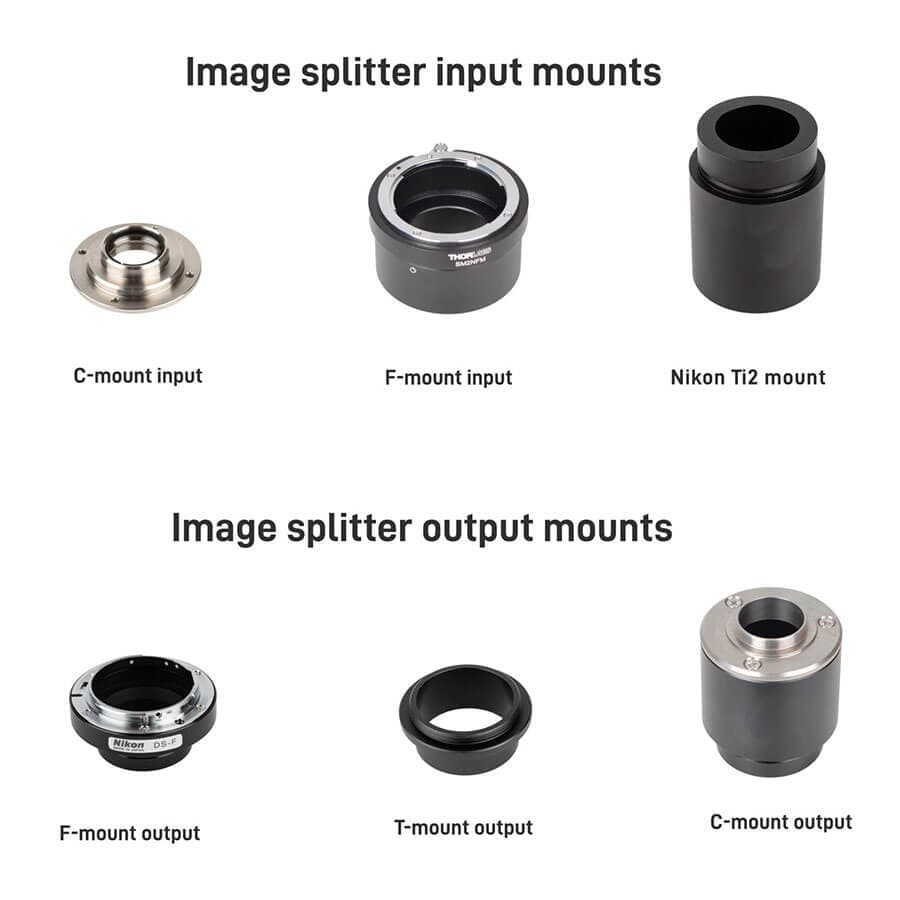

接口与系统集成
- 标准输入 / 输出接口
- C-mount；F-mount、T-mount 可按需提供
- 定位与机械结构
- 磁性滤块安装；支持平端面滤块；更大的辅助组件空间
- 系统适配
- 面向科研显微镜；也可接入像面尺寸和 f 数合适的相机镜头或其他成像光学系统，需核对配置
- 图像处理支持
- 可结合商业成像软件，或使用 Micro-Manager / ImageJ 驱动进行配准（Registration）、比率计算及荧光叠加
应用方向
- 比率与分子成像
- Förster 共振能量转移（FRET）；钙离子、电压与 pH 比率成像（Ratiometric imaging）；多荧光探针同步成像；偏振与各向异性（Polarisation / Anisotropy）
- 显微成像方法
- 相差 / 微分干涉相衬（DIC）与荧光同步成像；全内反射荧光（TIRF）；转盘共聚焦（Spinning disk confocal）；单平面照明显微（SPIM）；3D PALM / STORM（配柱面透镜）
镀膜波段（AR coating）不是光源发射光谱；各通道的实际分光波段由所选滤光片和二向色镜决定。
倍率、接口及附件按实际订购配置确认；所列滤片尺寸为厂商推荐规格，不表示滤片均随主机附送。
技术资料来源：Cairn Research 原厂产品页。
可选配件
偏振分光套件（Polarisation splitting kit）
可选套件包含分束立方体（Beamsplitter cube）与可旋转偏振片（Rotatable polariser），用于偏振相关实验。
可选配件
辅助滤片与校正透镜插架
提供斜置 / 平置辅助插架，用于 ND 滤片及色差校正透镜；25 mm 为对应规格，1 英寸版本可询配。
常见问题
分光方式、视场与系统适配。
ByPass 与普通 OptoSplit II 的主要区别是什么？
ByPass 增加了单手柄旁路切换、平端面滤块兼容及磁性安装，并强化长期稳定性与像素配准重复性。
两个模式支持的传感器尺寸是否相同？
不同。厂商给出的最大传感器对角线为分光模式 31.9 mm、旁路模式 29.4 mm，选型时需分别核对。
