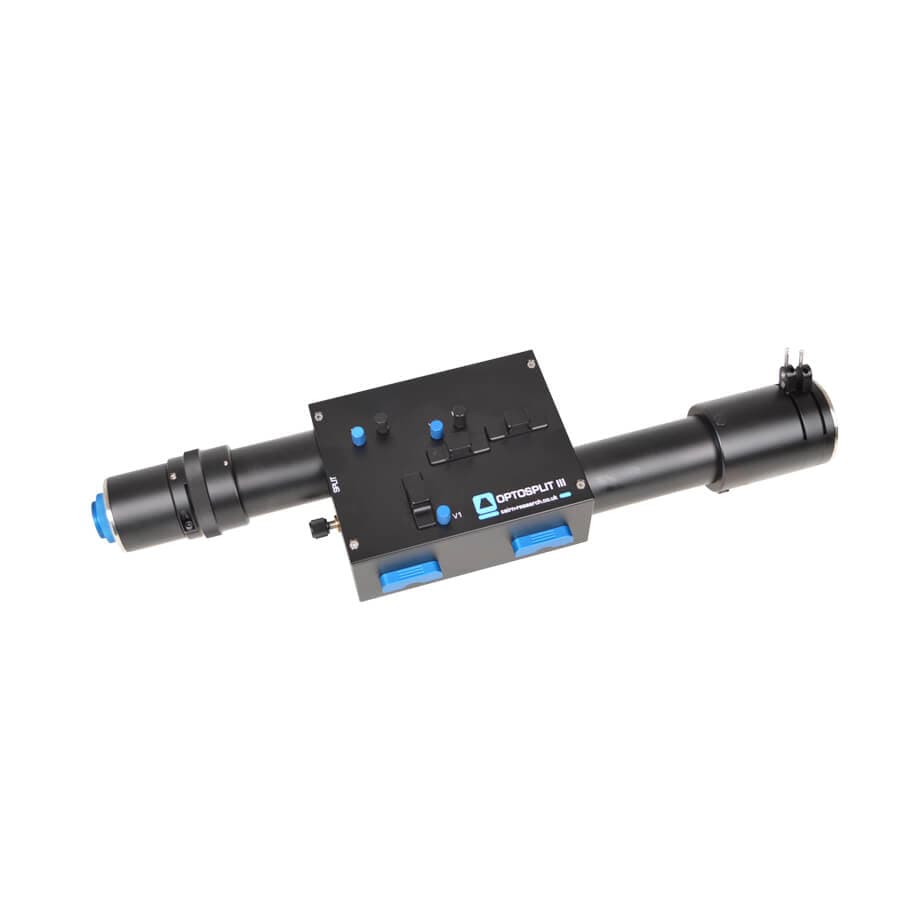

OptoSplit III三通道荧光分光器
又称 TripleSplit，通过可选第二个分束器在单相机上获得两路或三路并排图像，适合多发射波段、偏振与多焦面同步成像。
- FRET / pFRET
- 多波段同步成像
- 偏振成像
- 多 Z 平面
2 / 3 通道按光路配置选择
29.4 mm最大传感器对角线
25 mm单通道滤块模式上限
1× / 1.3×可选光学倍率
TripleSplit 三通道
同一传感器，容纳更多同步状态。

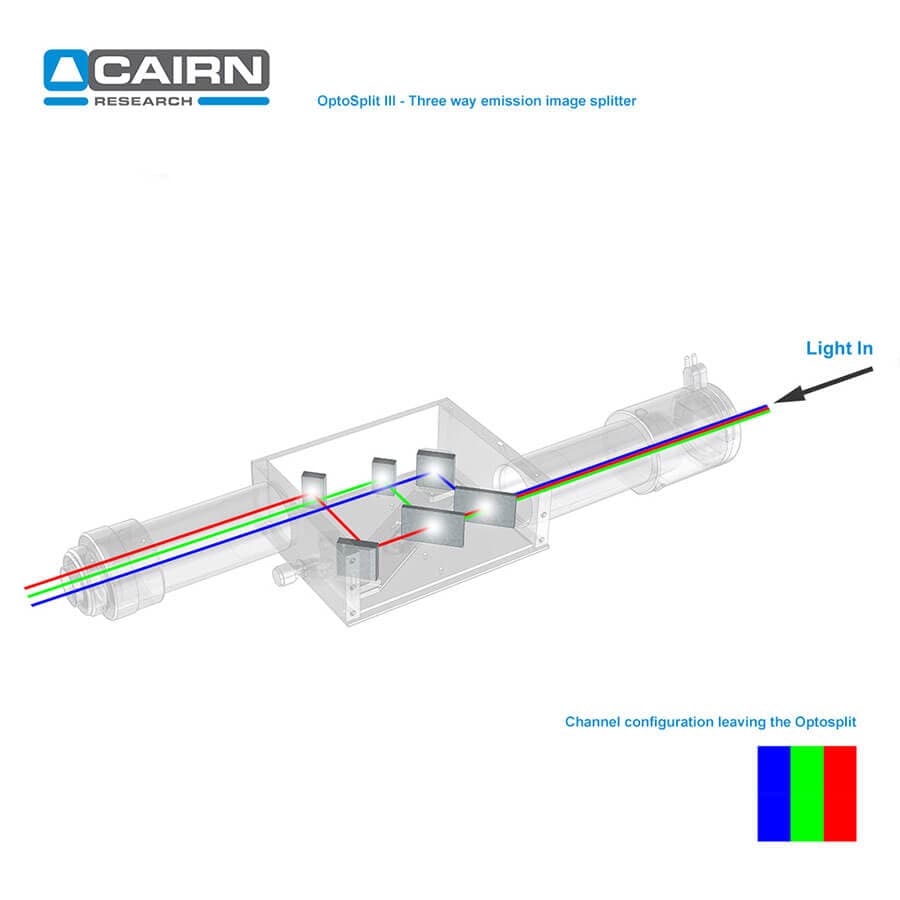

通过可选第二个分束器（Beamsplitter）生成两幅或三幅空间等价的并排图像，无需在采集中途暂停换片。
多维观测
将波长、偏振或深度带入同一次采集。
适合多发射波段、偏振 FRET（pFRET）和多 Z 深度成像；可结合软件完成比率计算与荧光叠加。
单通道选项
实验需要改变，光路配置也能调整。
单通道旁路滤块（Bypass cube）便于切换到单通道工作，输入与输出采用标准 C-mount 接口。
技术参数
光学规格、接口与配置选项。
成像与光学
- 同步通道
- 2 或 3 通道；第二个分束器为可选配置
- 图像布局
- 同一相机芯片上的线性并排图像
- 传感器对角线
- 最大 29.4 mm；使用单通道滤块时为 25 mm
- 增透镀膜波段（AR coating）
- 425–875 nm；覆盖全部光学表面
- 专用光学元件直径
- 40 mm
- 光学倍率
- 1×、1.3× 可选
滤片与视场
- 发射滤光片（Emission filter）
- 直径 25 mm
- 推荐二向色镜（Dichroic）
- 26 × 38 × 2 mm；平面度 λ/2
- 滤片更换
- 可更换滤光片 / 二向色镜支架
- 辅助插架
- 斜置与平置插架，用于 25 mm 中性密度滤片（ND filter）及色差校正透镜；1 英寸规格可询配
- 视场光阑
- 固定中心或可变中心的全可调矩形光阑，用于限定 ROI
接口与系统集成

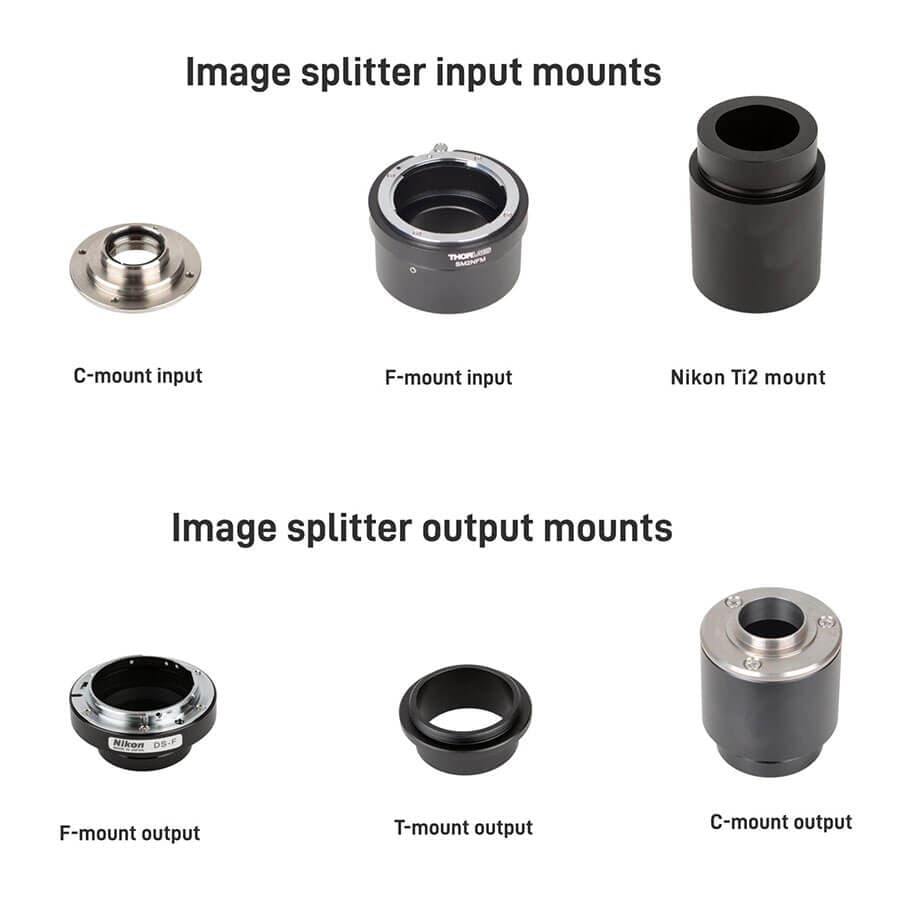

- 标准输入 / 输出接口
- C-mount；F-mount、T-mount 可按需提供
- 定位与机械结构
- 精密图像配准控制；可更换滤片 / 二向色镜支架
- 系统适配
- 面向科研显微镜；也可接入像面尺寸和 f 数合适的相机镜头或其他成像光学系统，需核对配置
- 图像处理支持
- 可结合商业成像软件，或使用 Micro-Manager / ImageJ 驱动进行配准（Registration）、比率计算及荧光叠加
应用方向
- 比率与分子成像
- Förster 共振能量转移（FRET）；钙离子、电压与 pH 比率成像（Ratiometric imaging）；多荧光探针同步成像；偏振与各向异性（Polarisation / Anisotropy）
- 显微成像方法
- 相差 / 微分干涉相衬（DIC）与荧光同步成像；全内反射荧光（TIRF）；转盘共聚焦（Spinning disk confocal）；单平面照明显微（SPIM）；3D PALM / STORM（配柱面透镜）
镀膜波段（AR coating）不是光源发射光谱；各通道的实际分光波段由所选滤光片和二向色镜决定。
倍率、接口及附件按实际订购配置确认；所列滤片尺寸为厂商推荐规格，不表示滤片均随主机附送。
技术资料来源：Cairn Research 原厂产品页。
可选配件
偏振分光套件（Polarisation splitting kit）
可选套件包含分束立方体（Beamsplitter cube）与可旋转偏振片（Rotatable polariser），用于偏振相关实验。
可选配件
单通道旁路滤块（Bypass cube）
使用单通道滤块切换到单通道工作；此配置对应的最大传感器对角线为 25 mm。
可选配件
辅助滤片与校正透镜插架
提供斜置 / 平置辅助插架，用于 ND 滤片及色差校正透镜；25 mm 为对应规格，1 英寸版本可询配。
常见问题
分光方式、视场与系统适配。
OptoSplit III 是否只能使用三通道？
不是。根据第二个分束器的选配，可分成两路或三路；另有单通道旁路滤块供不同工作方式使用。
多通道是否需要顺序更换滤片？
不需要。各图像同步投射到一台相机上，能够避免手动或电动换片过程中暂停采集的间隔。
