Cairn Research

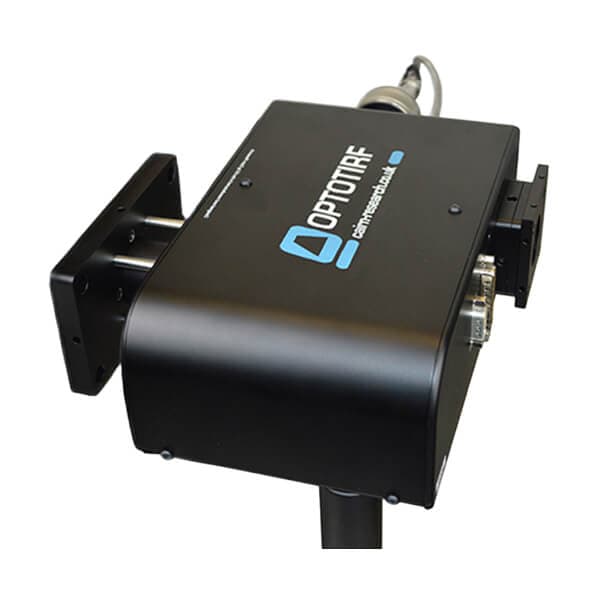

OptoTIRF V2电动 TIRF 激光照明器
- 单分子定位 / 追踪
- TIRF / 斜照明
- PALM / STORM
- EasySTORM
按样品需求，调节照明位置。
OptoTIRF V2 将单模或小芯径多模光纤输入的激光聚焦到物镜后孔径（Back aperture）中的所需位置。摇杆或软件控制步进电机，通过数字或 COM 接口保存和调用预设位置，适合不同穿透深度及波长的 TIRF / 斜照明采集方案。
微调光场，也保留宽场照明。
360° 步进电机控制允许实验中从多个位置照明，配合抖动（Dither）功能减少点 TIRF 的条纹及明暗梯度伪影。电动旁路端口支持 LED 或液芯光导宽场照明；还可加入第二个 TIRF 模块，实现真正同步的双色成像。
技术参数
原厂公开的照明、控制及集成功能；未公布的数值规格请按配置确认。
照明与光学调节
- 照明模式
- 点 TIRF（全内反射荧光）及斜照明（Oblique illumination）
- 光斑定位
- 激光光斑可聚焦于物镜后孔径的所需位置
- 电机控制
- 360° 步进电机位置控制；实验中可选择多个照明点
- 照明均匀性
- Dither 抖动功能，有助于减少点 TIRF 伪影、条纹及明暗梯度
- 视场光阑
- 集成可变视场光阑，支持 X–Y 对准
- 准直组件
- 模块化准直器，可快速优化光场平坦度或功率密度
输入、旁路与系统集成
- 光纤输入
- 单模或小芯径多模光纤；支持 Cairn 或第三方激光源
- 控制方式
- 摇杆或软件；简单 COM 命令或数字控制可接入成像软件
- 预设位置
- 通过数字或 COM 接口存储、调用
- 宽场旁路
- 电动旁路端口；可使用 LED 或液芯光导（Liquid light guide）照明
- 双色扩展
- 可增加第二个 TIRF 模块，实现同步双色成像
- 显微镜适配
- 面向科研级倒置显微镜；紧凑模块化结构便于集成其他成像方式
- 光路定制
- 简洁光路便于按特定研究需求适配；可升级已有显微镜或激光源
- 扫描能力说明
- 不具备 Gataca iLAS 的快速扫描功能；360° 控制不等同于高速扫描
应用方向
- 单分子研究
- 单分子定位与追踪；配体结合、蛋白–蛋白及蛋白–DNA 相互作用动力学
- 蛋白动力学
- 肌动蛋白丝与微管等蛋白动态研究
- 超分辨成像
- PALM / STORM，用于单分子的亚衍射定位；低成本开源 EasySTORM
原厂未给出统一的激光功率、波长范围、扫描速率或穿透深度数值；这些取决于激光源、物镜与实际配置，不套用其他产品的参数。
系统不具备 Gataca iLAS 的快速扫描能力；Dither 抖动功能与步进电机位置控制不应表述为高速扫描。
原厂页面仅提供有效技术资料（Data Sheet）下载，没有可用的独立用户手册链接。
技术资料来源：Cairn Research 原厂产品页。

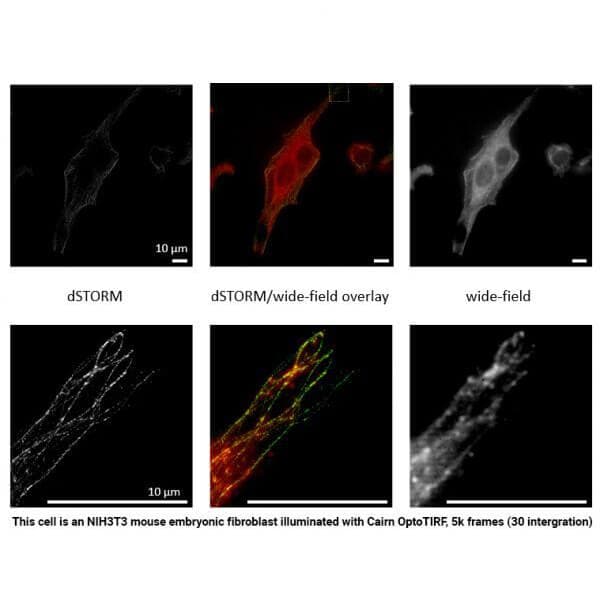

研究实例：dSTORM 用于人类肾小球疾病组织学分析（2021 年 5 月）
宽场旁路光源
电动旁路可接入 LED 或液芯光导照明，按已有光源及成像方案确认接口。
第二 TIRF 模块
可扩展第二个 TIRF 模块实现真正同步的双色成像；需按激光输入及显微镜空间选配。
光纤耦合与模块化准直器
可适配 Cairn 或第三方激光源，利用模块化准直组件优化光场均匀性或功率密度。
资料手册
英文产品资料（原厂文件）。
常见问题
照明控制、宽场旁路与双色扩展。
OptoTIRF V2 能进行高速扫描吗？
不能把它等同于高速扫描系统。原厂明确说明其不具备 Gataca iLAS 的快速扫描功能，采用步进电机进行位置控制，并提供 Dither 抖动来改善照明均匀性。
如何切换到宽场照明？
使用电动旁路端口，可接入 LED 或液芯光导提供宽场照明，实际光源和耦合接口按系统配置。
可以同时做双色 TIRF 吗？
可以通过增加第二个 TIRF 模块实现真正同步的双色成像；单模块不应直接标称为同步双色系统。
