Cairn Research
TwinCam双相机荧光分光器
- 双相机同步成像
- FRET / 比率成像
- 多焦面成像
- 高速与高分辨率同步记录
两路图像，各自保留完整分辨率。

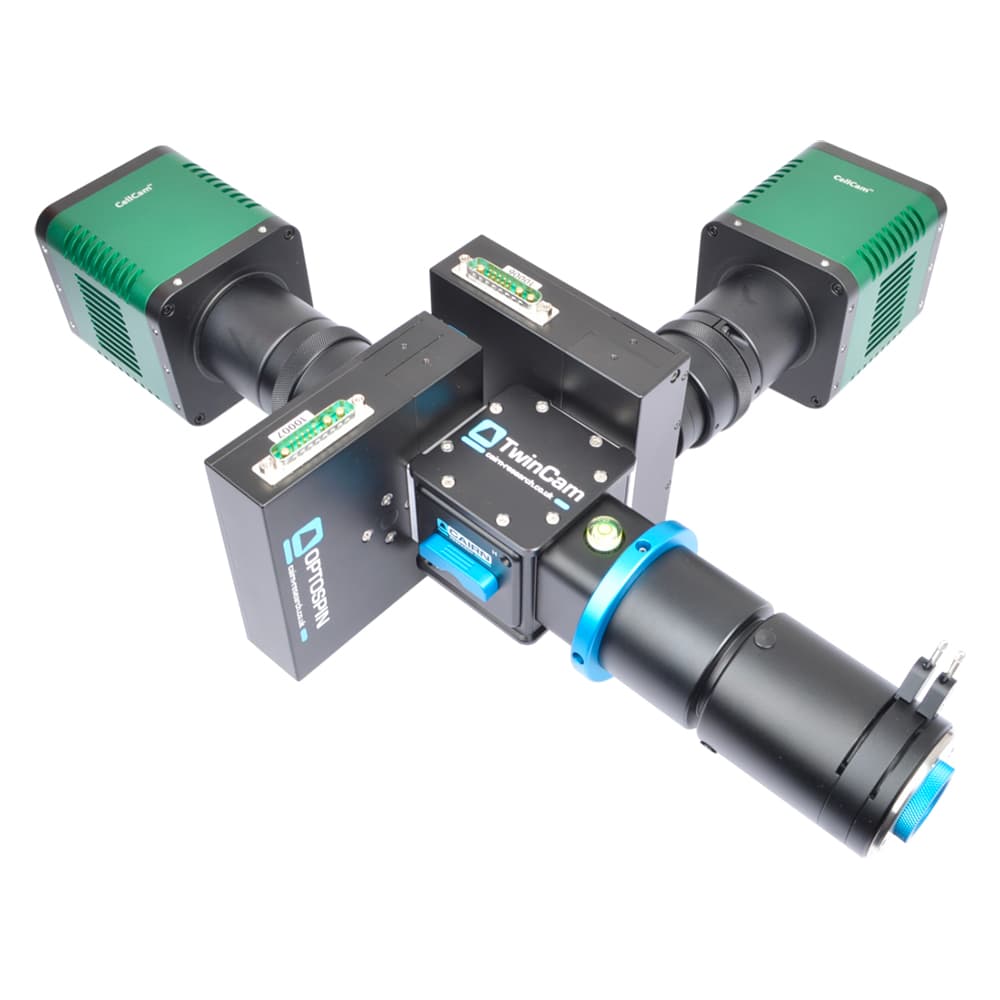

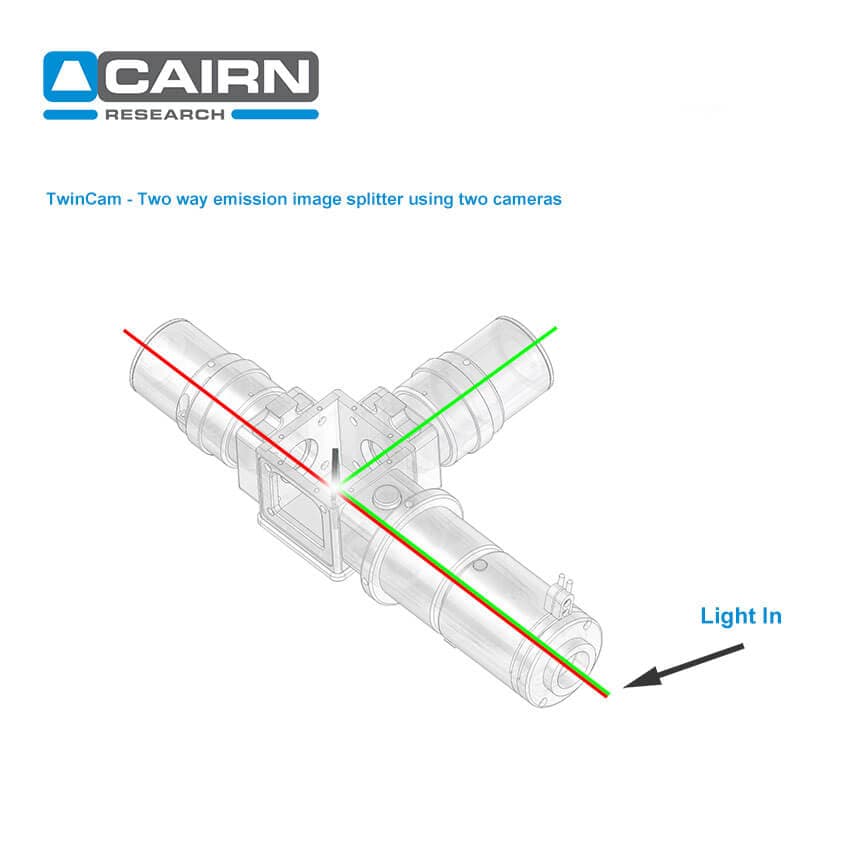

TwinCam 面向大尺寸 sCMOS 传感器设计，通过专用光学系统将光信号分到两台独立相机，不必将一块传感器分成两个区域。可以组合不同相机，同时获得高速记录与高分辨率图像。
同一时刻，观察不同成像状态。
通过单个快速可更换的 Cairn 滤块，按波长、偏振状态或焦面深度分光。滤块精细 X–Y 调节支持像素叠合，也允许有意设置图像偏移；输入矩形光阑可配合两台探测器的裁切模式。
从光学连接，到两路图像配准。

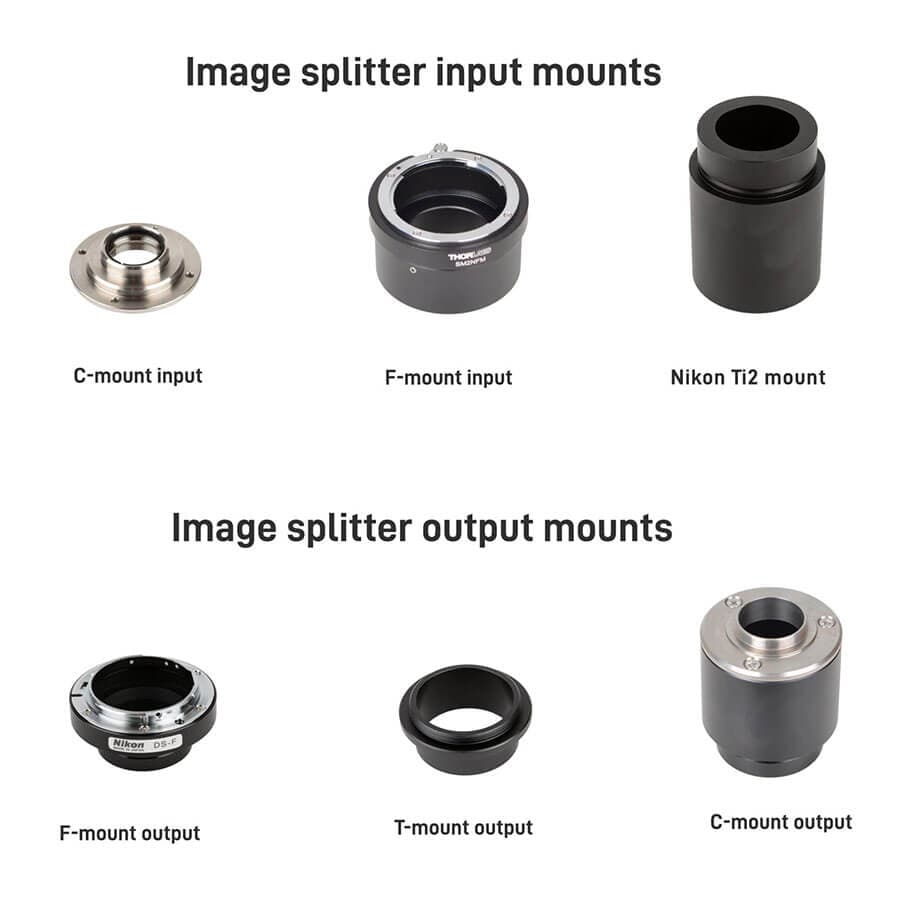

标准集成 C-mount 输入 / 输出，F-mount 与 T-mount 可询配。商业成像软件可辅助图像配准与实时或离线荧光叠加；实际相机组合及驱动兼容性需按系统确认。
技术参数
光学规格、接口与配置选项。
成像与光学
- 相机数量
- 2 台相机；两路独立图像
- 分光方式
- 按波长、偏振状态或焦面深度分光
- 传感器对角线
- 最大 31.9 mm
- 增透镀膜波段（AR coating）
- 425–875 nm；覆盖全部光学表面
- 专用光学元件直径
- 40 mm
- 光学倍率
- 1×、1.3×、1.7× 可选
- 分辨率利用
- 使用两台相机各自的完整分辨率，不分割单块传感器
滤片与视场
- 滤块数量
- 1 个快速可更换 Cairn 滤块
- 滤光片尺寸
- 直径 25 mm
- 推荐二向色镜（Dichroic）
- 26 × 38 × 2 mm；平面度 λ/2
- 视场光阑
- 固定中心或可变中心的可调矩形 ROI 光阑；支持各探测器的裁切传感器模式（Cropped sensor mode）
- 辅助插架
- 斜置 / 平置插架，用于 25 mm ND 滤片和色差校正透镜；1 英寸版本可询配
接口、配准与系统集成
- 标准输入 / 输出接口
- C-mount；T-mount、F-mount 可按需提供
- 图像配准（Registration）
- 滤块精细 X–Y 调节，用于像素叠合或实验所需的受控位移
- 相机安装
- 改进相机夹持结构，增强机械刚性；磁性滤块定位
- 软件支持
- 商业成像软件可辅助两台相机的图像配准、实时或离线荧光叠加
- 混合相机配置
- 可组合针对速度和分辨率分别优化的相机，同时记录高速和高分辨率图像
应用方向
- 比率与分子成像
- Förster 共振能量转移（FRET）；钙离子、电压与 pH 比率成像（Ratiometric imaging）；多荧光探针同步成像；偏振与各向异性（Polarisation / Anisotropy）
- 显微成像方法

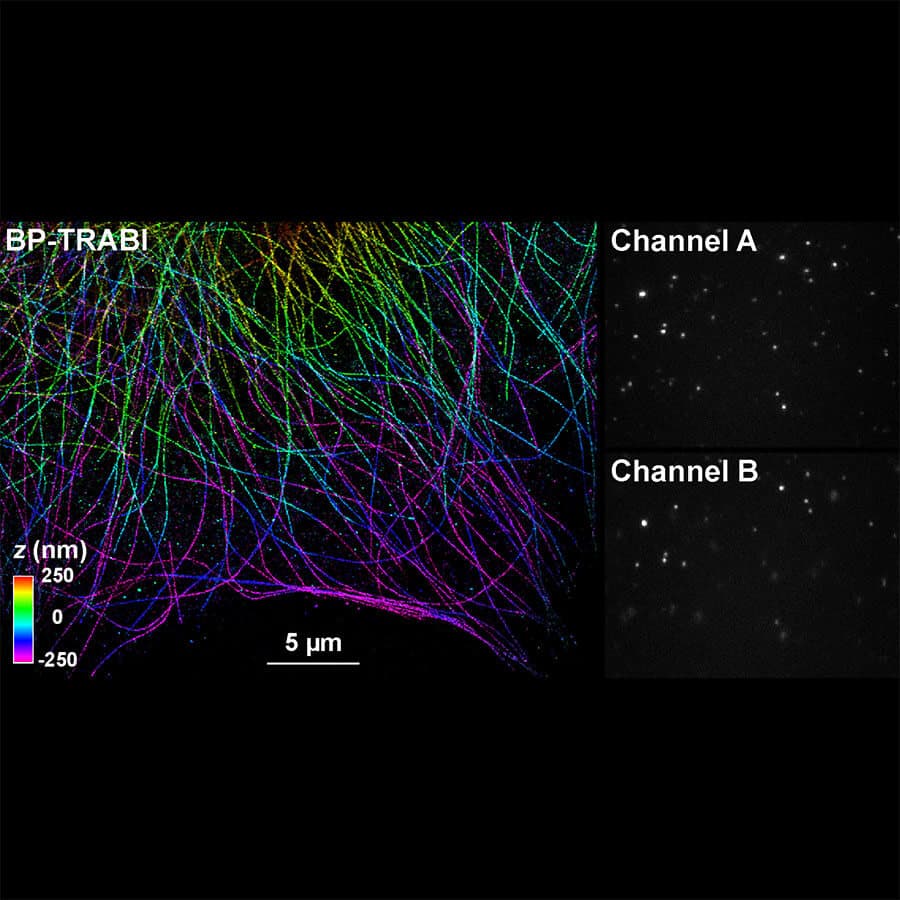

- 相差 / 微分干涉相衬（DIC）与荧光同步成像；全内反射荧光（TIRF）；转盘共聚焦（Spinning disk confocal）；单平面照明显微（SPIM）；3D PALM / STORM（配柱面透镜）
- 多模式同步采集
- 透射光与荧光同步成像；不同 Z 深度同步采集；高速与高分辨率同步记录
镀膜波段（AR coating）不是光源发射光谱；各通道的实际分光波段由所选滤光片和二向色镜决定。
倍率、接口及附件按实际订购配置确认；所列滤片尺寸为厂商推荐规格，不表示滤片均随主机附送。
技术资料来源：Cairn Research 原厂产品页。
偏振分光套件（Polarisation splitting kit）
可选套件包含分束立方体（Beamsplitter cube）与可旋转偏振片（Rotatable polariser），用于偏振相关实验。
辅助滤片与校正透镜插架
提供斜置 / 平置辅助插架，用于 ND 滤片及色差校正透镜；25 mm 为对应规格，1 英寸版本可询配。
倍率与接口选件
可选择 1×、1.3× 或 1.7× 倍率；F-mount、T-mount 按需提供，按相机与显微镜配置确认。
常见问题
分光方式、视场与系统适配。
TwinCam 与单相机分光器有什么区别？
TwinCam 把两路光分别送入两台相机，利用各相机的完整分辨率，而不是把两幅图像放到一块传感器的不同区域。
可以连接不同型号的相机吗？
可组合针对速度和分辨率分别优化的相机，以同步采集高速与高分辨率图像。接口、软件驱动与同步方案需按实际设备核对。
支持哪些显微成像应用？
包括 FRET、钙离子 / 电压 / pH 比率成像、多探针、偏振与各向异性、DIC 与荧光同步、多 Z 深度、TIRF、转盘共聚焦及 SPIM；3D PALM / STORM 可配柱面透镜。
